 /  Автоматизация котельных на базе контроллеров ИСУ

Автоматизация котельных на базе контроллеров ИСУ

Компания "Авитек Инжиниринг" работает на рынке сервисного обслуживания наружных инженерных сетей и коммуникаций более 15 лет.
Оказываемые услуги производятся в соответствии со всеми техническими нормативными документами и стандартами. Далее »
Наша компания предлагает Автоматику для котельных, используя программируемые контроллеры ИСУ-04, ИСУ-05, ИСУ-08, ИСУ-02.
Наши преимущества
Лицензия СРО
Свой штат дипломированных инженеров
Все работы "под ключ"
100% Согласование
Автоматизирование тепловых объектов – это прежде всего сокращение энергозатрат, времени простоя оборудования, уменьшение расходов на ремонтные работы, увеличение срока эксплуатации и обеспечение оптимального режима работы.
Слой 10.jpeg

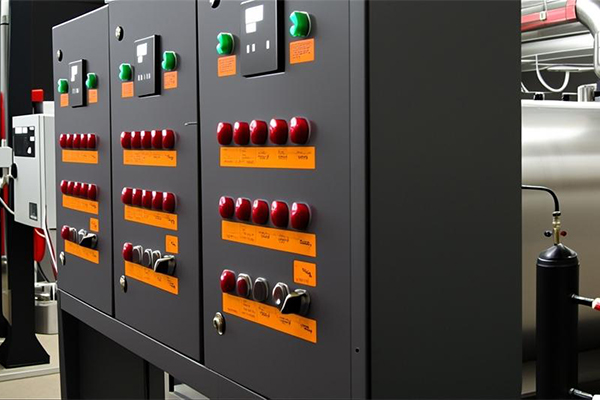

Автоматизация объекта на базе программируемых контроллеров

Цены на контроллеры ИСУ и краткие характеристики

Фотография Краткое описание Стоимость, руб
Слой 1.jpeg Погодозависимый контроллер для управления двумя контурами управления ИСУ-02 (отопление+отопление, отопление+ГВС, ГВС+ГВС). Управление по 8 погодозависимым кривым. Режимы работы: «летний», защита от заклинивания, запуск «теплого пола», суточное понижение температуры, недельное понижение температуры, слежение за температурой обратной линии, CAN-интерфейс. Комплект: блок управления, 5 цифровых датчиков температуры в гильзе, инструкция, схема подключения. 16950,00
Слой 11.jpeg Погодозависимый контроллер для управления бытовой котельной ИСУ-04 (осуществляет управление каскадом двух котлов или одним двухступенчатым котлом+контур ГВС+4 отопительных контура. Управление по 8 погодозависимым кривым. Режимы работы: «летний», защита от заклинивания, запуск «теплого пола», суточное понижение температуры. Комплект: блок управления, 6 цифровых датчиков температуры в гильзе, инструкция, схема подключения. 20950,00
Слой 1.jpeg Погодозависимый контроллер для управления систем отопления ИСУ-06, рекомендуется для управления теплого пола и радиаторов, так же любого отопительного оборудования. Управляет 6-тью зонами. Режимы работы: точное поддержание температуры в помещении, задание суточной температуры, защита от заклинивания, режим «теплого пола». Комплект: блок управления, 6 цифровых датчиков температуры, инструкция, схема подключения. 18200,00
Слой 4 копия.jpeg

Плата подключения датчиков:
Слой 13.jpeg
Пульт удаленной сигнализации:
Слой 14.jpeg
Погодозависимый контроллер для управления котельной ИСУ-08, управляет промышленными и бытовыми котельными (каскадом из 3-х котлов с любым типом горелок и контурами: ГВС, рециркуляция, подпитка+4 отопительных контура). Управляет по 8-ми погодозависимым кривым. Режимы работы: «летний», защита от заклинивания, запуск «теплого пола», суточное понижение температуры, определение ошибок в работе оборудования. Может управляться через интернет при подключении платы связи ИСУ. Комплект: блок управления, плата датчиков, 9 цифровых датчиков температуры в гильзе, плата управления (подключение котельного/насосного оборудования, клапана/насосы поддержания давления в системе), пульт удаленной сигнализации (передает информацию об авариях). 75000,00
Слой 7.jpeg Размеры датчиков: -ИСУ-02, 04, 08 D-6мм/L-5мм -ИСУ-06 D-5мм/L-15мм ИСУ-06: 220 руб ИСУ-02,04,08: 290 руб.
Слой 15.jpeg Щиты автоматики на базе блоков управления ИСУ Управляют котельными, ТП и температурными зонами. Могут быть оборудованы системой диспетчеризации через интернет. Комплектующие щита управления подбираются индивидуально. По запросу
Слой 16.jpeg Плата управления ИСУ, подключается ко всем типам блоков управления ИСУ. Передает аварийную информацию через GPRS/проводной интернет/в виде SMS-сообщений. Имеет порты для передачи данных с различных счетчиков на диспетчерский компьютер. На плату устанавливается SIM-карта. Комплект: плата управления, антенна с магнитным основанием, кабель 3 м 14950,00
Слой 17.jpeg Плата дешифратора аварий ИСУ Предназначена для работы с ИСУ-08. В случае определения аварии, дешифратор переключает выходы «сухой контакт». Интегрируется с системами «умный дом», GSM-дозваниватель и.т.д. 6500,00

Рассчитать стоимость вашего объекта:

Для рассчета стоимости работ по вашему объекту заполните форму. Также с нами можно связаться по тел +7 495 139 60 40 и email info@avitekengineering.ru
Это поле обязательно для заполнения
Это поле обязательно для заполнения
Запрещено загружать файл данного типа
Это поле обязательно для заполнения

Мы выполняем следующие виды работ:

  • выезд специалиста на объект и расчет предварительных работ
  • комплексная автоматизация тепловых объектов, котельных, бытовых котлов, ИТП
  • автоматизация уже существующих и проектируемых котельных
  • проектирование систем автоматизации
  • монтаж
  • сервис

Профессиональный подход к реализации проектов, позволяет нашей компании работать, как с небольшими объектами, так и с крупными заказчиками (Останкинская телебашня, стадион "ЦСКА", Сколково, Артек).

Что входит в комплексную автоматизацию тепловых объектов:

  • щит распределительный силовой (ШРС), шкафы коммутации, линии связи, энергообеспечения, автоматические выключатели, промежуточные реле и контакторы.
  • приборы, исполнительные механизмы-датчики, регулирующие механизмы, арматура с приводами
  • управляющий уровень, визуализация- контроллер ИСУ-04, ИСУ-06, ИСУ-08, ИСУ-02

Наша компания предлагает Автоматику для котельных, используя программируемые контроллеры ИСУ-04, ИСУ-05, ИСУ-08, ИСУ-02.

Пример web-интерфейса для управления контр на базе контроллеров ИСУ

Слой 18.jpeg

Сравнительная таблица технических характеристик контроллеров ИСУ:

ИСУ-02 ИСУ-04 ИСУ-06 ИСУ-08
защита от заклинивания (недельные провороты) да да да да
погодозависимое регулирование да да
да
регулирование по «константе» да да да да
количество погодозависимых кривых 8 8
8
- из них для «теплого пола» (не выше 60 градусов) 4 4
4
режим "запуск" (алгоритм против растрескивания стяжки «теплого пола» ) да да
да
режим "минимальная температура" «теплого пола» да да
да
режим "комфортная температура" "теплого пола"

да
суточное снижение температуры да да да да
недельное снижение температуры да да да да
возможность автоматического останова насосов в режиме "лето" да да
да
управление котлами
да
да
управление "резервным" котлом
да
да
"интеллектуальный" каскад котлов
да
да
управление модулирующими горелками котлов


да
управление смесительными клапанами да да
да
управление циркуляционными насосами да да
да
управление сдвоенными циркуляционными насосами да

да
управление котловыми насосами
да
да
управление электротермическими клапанами

да
управление насосом ГВС да да
да
управление насосом рециркуляции ГВС да

да
управление системой подпитки


да
управление совмещенной системой отопления\охлаждения

да
обработка данных технологической сигнализации
да
да
охранная сигнализация котельной да

да
контроль исправности насосов да

да
определение аварий по косвенным признакам


да
корректная остановка всей котельной одной клавишей да да
да
возможность подключения GSM-дозванивателя*


да
пульт удаленной сигнализации в комплекте


да
датчики температуры в комплекте да да да да
удаленное управление через интернет** да да да да

Особенности контроллеров ИСУ:

  • ИСУ-02: управление контурами отопления или тепловыми пунктами (2 контура с трех-, двухпозиционными клапанами и насосами);
  • ИСУ-04: управление котельной - до 2-х котлов, ГВС, 4 контура отопления (2 контура с трехпозиционными клапанами, 2 контура с двухпозиционными клапанами) вместе с соответствующими насосами;
  • ИСУ-06: покомнатное (позоновое) управление 6-ю контурами системы отопления\охлаждения;
  • ИСУ-08: управление котельной - до 3-х котлов, ГВС, рециркуляция ГВС, подпитка, 4 контура отопления с трех-, двухпозиционными клапанами вместе с соответствующими насосами, а также контроль технологической сигнализации

Если Вы хотите получить более подробное описание, технические характеристики контроллеров ИСУ, полную стоимость внедрения автоматической системы для управления котельным оборудование или Вам необходимо помочь выбором, опираясь на опыт наших специалистов, Вы можете связаться с нами удобным для вас способом: по телефону +7 495 139-60-40, по почте info@avitekengineering.ru или оставьте заявку на обратный звонок на сайте.
