Прокладка труб методом ГНБ ("Бурошнек")

Горизонтально-направленное бурение (ГНБ) или "Бурошнек" — это бестраншейный метод, используемый для прокладки и монтажа труб без необходимости традиционных открытых земляных работ.

Этот метод обладает многочисленными преимуществами с точки зрения экономической эффективности, снижения негативного воздействия на окружающую среду и минимально допустимого количества остановок и сбоев инфраструктуры.

В этой статье рассмотрена технология прокладки труб методом "Бурошнек", возможности ее применения в различных областях и проанализированы все основные преимущества.

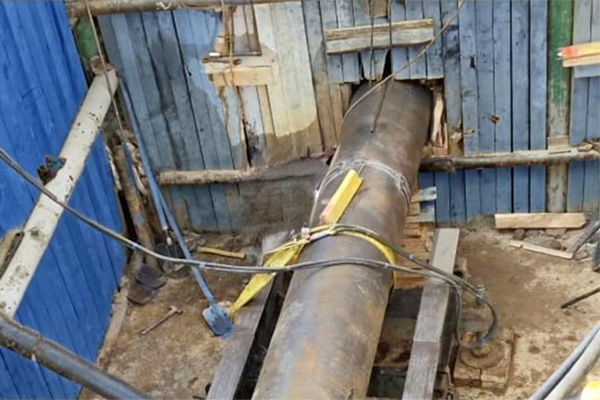

Прокладка труб методом ГНБ ("Бурошнек")

Технология укладки труб методом ГНБ

Прокладка труб методом горизонтально-направленного бурения "Бурошнек" включает в себя несколько ключевых этапов:

• Обследование объекта. Перед началом процесса ГНБ проводится тщательное обследование участка для оценки состояния грунта, подземных коммуникаций и любых потенциальных препятствий, которые могут повлиять на процесс бурения. Эта информация имеет решающее значение для правильного планирования и исполнения проекта
• Сверление контрольного отверстия. Первый шаг в установке ГНБ включает в себя бурение контрольного отверстия малого диаметра по желаемой траектории с помощью специализированной буровой установки. Буровая установка закрепляется на поверхности и управляется геодезистом с использованием точных измерений и координат. Контрольное отверстие просверливается в заданном направлении и с заданным углом наклона
• Развертывание. Как только контрольное отверстие выполнено, для его постепенного увеличения используются режущие инструменты большего диаметра, известные как развертки. Развертывание выполняется поэтапно, при каждом последующем проходе диаметр отверстия увеличивается до тех пор, пока оно не достигнет желаемого размера для размещения имеющейся трубы
• Установка труб. После того как отверстие надлежащим образом расширено, в просверленное отверстие устанавливается труба. Обычно она прикрепляется к расширителю или протягивается через отверстие с помощью процесса, известного как отвод. Усилие натяжения тщательно контролируется для обеспечения плавного и контролируемого монтажа труб
• Обратная засыпка и восстановление. После успешной установки трубы кольцевое пространство между нею и просверленным отверстием заполняется соответствующим материалом, таким как бентонитовая суспензия или затирка. Затем поверхность восстанавливается, обеспечивая минимальное воздействие на окружающую среду

Читайте также Монтаж теплотрассы методом направленного бурения: преимущества и особенности технологии

Нормативная документация

Основным документом для проектировщиков и рабочих бригад являются требования СП 341.1325800.2017. Вспомогательные документы, отражающие стандарты всех элементов строящихся и ремонтируемых теплотрасс – это СП 36.13330, СП 74.13330, СП 86.13330, СП 124.13330, СП 399.1325800. Эти документы содержат списки методик и описывают порядок проведения инженерных, геологических и инженерно-геотехнических изысканий.

Помимо этого, существуют своды правил и норм в сфере охраны окружающей среды, техники безопасности и другие.

Преимущества прокладки труб методом ГНБ

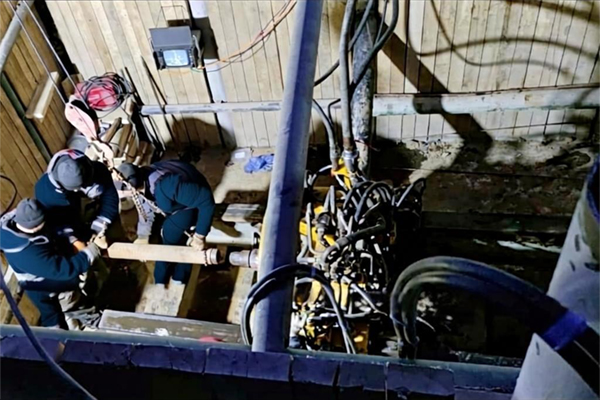

Метод горизонтально-направленного бурения

Необходимо подчеркнуть целый ряд преимуществ прокладки труб методом горизонтально-направленного бурения:

• Минимальное разрушение поверхности. Одним из основных преимуществ ГНБ является его способность минимизировать разрушение поверхности по сравнению с традиционными методами открытой выемки грунта. Это особенно выгодно в городских районах, на дорогах, в экологически чувствительных районах и местах с существующей инфраструктурой. ГНБ позволяет прокладывать трубы под препятствиями, такими как реки, автомагистрали, железные дороги и здания, не повреждая ни саму поверхность, ни то, что на ней находится.
• Снижение воздействия на окружающую среду. ГНБ значительно снижает воздействие на окружающую среду в целом, сводя к минимуму выемку грунта, нарушение целостности почвы и необходимость в чрезмерном разрушении и утилизации материалов. Это помогает сохранить естественную среду обитания, чувствительные экосистемы и снижает риск эрозии почвы, а таже отложения осадков в водоемах, что делает метод предпочтительным, в частности, для проектов, ориентированных на охрану окружающей среды.

• Экономическая эффективность. ГНБ может обеспечить существенную экономию затрат по сравнению с традиционными методами выемки грунта. Хотя здесь требуются первоначальные инвестиции в специализированное оборудование и квалифицированную рабочую силу, но долгосрочные выгоды перевешивают затраты. ГНБ устраняет необходимость в обширном восстановлении поверхности, уменьшает перебои в движении транспорта и сводит к минимуму задержки в работе инфраструктурных процессов.
• Универсальность и гибкость. ГНБ — это универсальная технология, которая позволяет использовать различные материалы труб, включая сталь, полиэтилен и ковкий чугун. Это позволяет прокладывать трубы в различных почвенных условиях, включая камень, глину и песок. Технология может быть адаптирована для размещения криволинейных или нелинейно-ориентированных объектов, обеспечивая гибкость в проектировании и компоновке.
• Повышенная безопасность. ГНБ повышает производственную безопасность за счет снижения рисков, связанных с открытыми земляными работами, таких как несчастные случаи, претензии коммунальных служб или вероятность дорожно-транспортных происшествий для работников. При минимальных земляных работах значительно снижается риск повреждения инженерных сетей и сбоев в работе действующей инфраструктуры.

• Более быстрая установка. Во многих случаях ГНБ обеспечивает более быструю установку труб по сравнению с традиционными методами их прокладки. Этапы бурения пилотного отверстия и развертывания могут быть завершены относительно быстро, а отвод трубы является уже упрощенным процессом. Это сокращает время реализации проекта и помогает уложиться в подчас сжатые сроки.
• Долговечность и износостойкость. Трубы, устанавливаемые с помощью ГНБ, известны своей долговечностью. Технология непрерывного, бесшовного монтажа обеспечивает прочное и надежное выравнивание труб. Отсутствие стыков или подсоединений по всей длине трубы снижает риск утечек и потенциальных точек отказа. Это приводит к увеличению срока службы и снижению требований к техническому обслуживанию.
• Улучшенная эстетика. ГНБ сохраняет эстетическую привлекательность окружающей среды, поскольку устраняет необходимость в обширных земляных работах, неприглядных траншеях и разрушительных строительных циклах, что особенно выгодно в городских районах, парках и зонах с высокой визуальной значимостью.

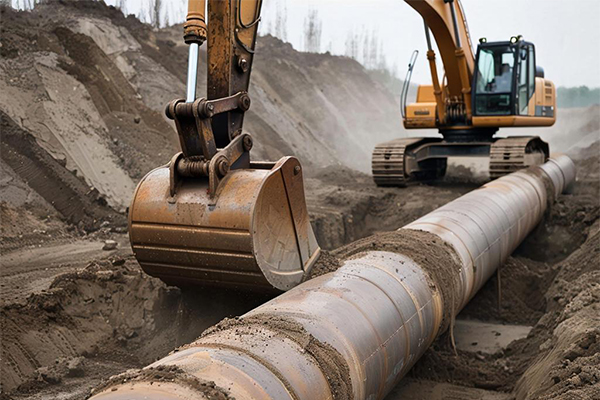

Прокладка труб методом ГНБ или Бурошнек

Минимальные перебои в работе коммунальных служб

Метод "Бурошнек" позволяет прокладывать новые трубы без вмешательства в существующие инженерные сети, такие как газопроводы, водопроводные сети или кабели связи. Способность обходить препятствия и инженерные коммуникации сводит к минимуму перебои в обслуживании, улучшает координацию коммунальных служб и уменьшает необходимость в дорогостоящих переездах жителей или организаций.

Масштабируемость и модернизация

Прокладка труб с помощью ГНБ обеспечивает гибкость при дальнейшем масштабировании или модернизации, поскольку установленная труба не перегружается стыками и коленными соединениями. Это позволяет легко монтировать дополнительные трубы и заменять существующие в процессе ремонта. Такая адаптивность полезна для планирования инфраструктуры и удовлетворения будущих потребностей потребительской сети.

Вывод

Прокладка труб методом горизонтально-направленного бурения (ГНБ) "Бурошнек" имеет множество преимуществ по сравнению с традиционными методами открытой выемки грунта. Этот метод сводит к минимуму разрушение поверхности, снижает воздействие на окружающую среду и обеспечивает более высокую экономическую эффективность относительно традиционных методов.

ГНБ позволяет прокладывать трубы под препятствиями и в различных грунтовых условиях, обеспечивает повышенную безопасность, более быструю установку, долговечность и износоустойчивость труб, а также поддерживает эстетическую целостность окружающей среды и сводит к минимуму перебои в работе инженерных сетей.

Гибкость ГНБ позволяет в будущем расширять и модернизировать его, что делает метод предпочтительным для многих строительных проектов. Благодаря своим преимуществам с точки зрения эффективности и экологичности прокладка труб методом ГНБ вносит достойный вклад в развитие бестраншейных технологий и продолжает развивать строительную отрасль.

Компания "Авитек Инжиниринг" обеспечивает прозрачное ценообразование, а также гарантирует строгое соблюдение согласованных сроков и прочих договоренностей, касающихся условий проведения работ. Если у вас остались вопросы по сотрудничеству или вы хотите получить профессиональную помощь "Авитек Инжиниринг", оставьте заявку сотрудникам компании любым удобным для себя способом.

Библиография:

1. СП 341.1325800.2017. Подземные инженерные коммуникации. Прокладка горизонтальным направленным бурением

2. СП 36.13330.2012. Магистральные трубопроводы.

3. СП 74.13330.2011.  Технологическое оборудование и технологические трубопроводы.

4. СП 86.13330.2022. Магистральные трубопроводы.

5. СП 124.13330. Тепловые сети.

6. Автоматизация и роботизация строительных процессов и производств: монография: [в 2 частях] / А. Г. Булгаков [и др.]; Российская инженерная акад. - Москва: Российская инженерная акад., 2006. Ч. 2. - 428 с.

7. Водоснабжение. Водоотведение. Оборудование и технологии: [справочник] / [гл. ред. Грачев С. А.]. Москва: Стройинформ, 2006. - 455 с.

8. Орлов В. А. Бестраншейные технологии [Электронный ресурс]: учебник для магистрантов ВПО (квалификация магистр техники и технологии), обучающихся по программе 270100.11.68 "Водоснабжение городов и промышленных предприятий" по дисциплине ДВМ.02.01 "Бестраншейные технологии" направления 270100.68 "Строительство" / В. А. Орлов, И. С. Хантаев, Е. В. Орлов. - Москва: АСВ, 2011. - 223 с.

9. Прогрессивные технологии, конструкции и устройства, применяемые при сооружении трубопроводов: монография / В. А. Иванов, Ю. Д. Земенков, А. В. Рябков [и др.] ; под общ. ред. В. А. Иванова ; Министерство науки и высшего образования Российской Федерации, Федеральное государственное бюджетное образовательное учреждение высшего образования "Тюменский индустриальный университет". - Тюмень: ТИУ, 2019. - 170 с.

10. Справочник бурового мастера: учеб.-практ. пособие: [в 2 т.] / [В. П. Овчинников и др.]. - Москва: Инфра-Инженерия, 2006. Т. 1. - 605 с.
