Промышленное кондиционирование

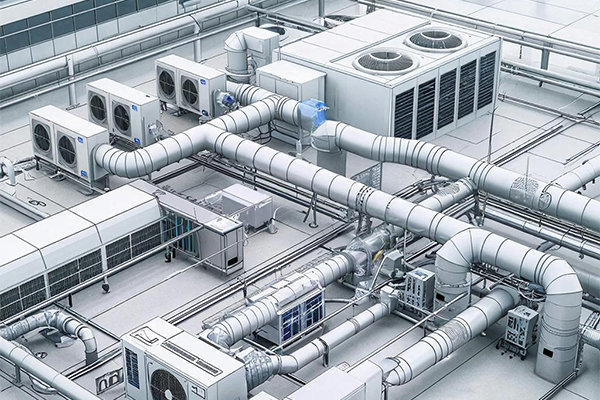

Провет системы VRV-кондиционирования

Промышленное кондиционирование – продуманный комплекс инженерных систем, обеспечивающих поддержание комфортного микроклимата в помещениях большой площади. Проектирование систем промышленного кондиционирования учитывает конструктивные особенности, планировку, отраслевую специфику эксплуатации каждого помещения.

Система кондиционирования поддерживает заданные показатели температуры, влажности, работает на нагрев, охлаждение воздуха. Повысить производительность и эффективность эксплуатации системы кондиционирования позволяет продуманная интеграция инженерных сетей с системами вентиляции, рекуперации зданий, сооружений.

Промышленные кондиционеры имеют ряд конструктивных и технических особенностей:

• Повышенную точность диапазона устанавливаемых параметров температуры и влажности
• Высокую производительность за счет больших объемов воздухообмена
• Очистку воздуха от вредных примесей, мелких дисперсных фракций, пыли
• Направленный отвод избыточного тепла от промышленного, производственного оборудования
• Повышенный уровень пожарной безопасности, защиты от агрессивных жидкостей и газов, конструктивную прочность и надежность

Проектирование, монтаж и ввод в эксплуатацию систем и сетей кондиционирования для промышленности, производства может выполнять только компания, прошедшая государственную аккредитацию.

Инженерные решения для конкретной инженерной системы промышленного, производственного предприятия подбираются с учетом конструктивных особенностей задний, сооружений, возможности централизованных снабжающих инженерных сетей, специфику производства, требования пожарной и экологической безопасности.

Нормативная, регулирующая документация

Проектирование, монтаж, пуск и наладка, ввод в эксплуатацию и сервисное обслуживание систем промышленного кондиционирования должны соответствовать требованиям нормативной документации:

• Постановление Правительства РФ № 1521 и N 87
• ФЗ РФ N 384
• ТР №384-ФЗ
• ГОСТ 30434-96, ГОСТ 21.602-2003, ГОСТ Р ЕН 13779-2007, ГОСТ 30494-2011
• СП 7.13130.2013, СП 60.13330.2016, СП 118.13330.2012, СП 56.13330.2011, СП 131.13330.2012
• Стандарт АВОК 2.1-2008
• Справочник пособие АВОК
• ОК 012-93 Класс 63 Классификатор ЕСКД
• СанПиН 2.2.4.548-96. 2.2.4

Проектирование, монтаж и сервис промышленных систем кондиционирования выполняется в строгом соответствии с отраслевыми, региональными рекомендациями, регламентами и нормативами.

Типы оборудования для промышленного кондиционирования

Тип, производительность оборудования для систем кондиционирования для конкретной отрасли, здания подбирается по характеристикам производительности, экономичности, особенностям конструкции.

Конструктивные решения могут совмещать два вида систем кондиционирования, если такой проект позволит повысить эффективность и снизить эксплуатационные затраты.

Мультизональные (VRV/ VRF системы кондиционирования)

Универсальная полностью автоматизированная система для централизованного обслуживания зданий, сооружений, цехов большой площади с гибкими настройками эксплуатационных характеристик.

Система состоит из нескольких заменяемых, легко модернизируемых модулей:

• Один центральный блок, устанавливаемый снаружи
• Блоки различной конструкции (на потолок, стену, в кассетах, каналах) с отдельно настраиваемыми рабочими параметрами для каждого помещения
• Система центральной дистанционной диспетчеризации для контроля, мониторинга, настройки рабочих режимов, сбора информации с показаний датчиков влажности, температуры, загрязненности воздуха в каждом помещении

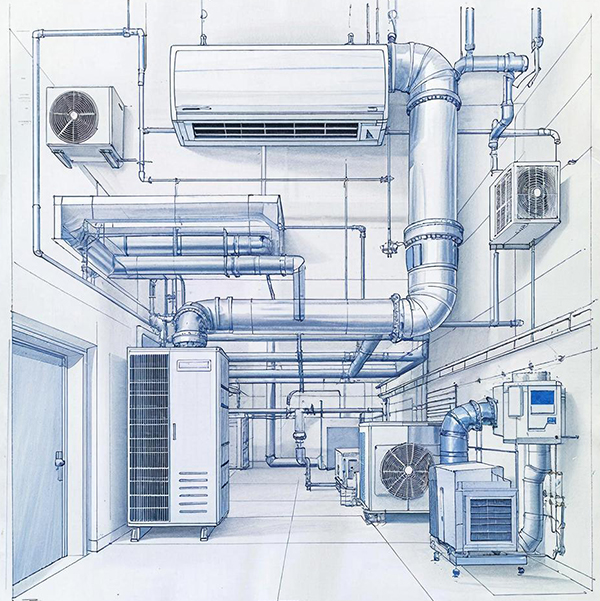

Готовый проект системы VRV кондиционирования

Необходимое количество внутренних модулей определяется инструментально, на основании расчетов объемов воздухообмена, колебаний температур, влажности, степени и характеристик загрязнений.

Преимущества данной системы кондиционирования:

• Экономичность за счет гибкой централизованной настройки и регулировки эксплуатационных характеристик в режиме реального времени, автоматически и дистанционно
• Возможность интеграции, согласования с системами вентиляции, тепловых инженерных сетей
• Модульная конструкция системы обеспечивает гибкость проектирования с учетом всех производственных требований конкретного предприятия
• Кондиционные блоки могут располагаться на большом расстоянии друг от друга (до 130 метров), с допустимым перепадом высот до 50 метров (на разных этажах здания)
• Система может использоваться как на кондиционирование, так и на обогрев помещений
• Низкие показатели шума
• Экономия энергозатрат
• Высокая производительность за счет точной регулировки мощности, гибкой и быстрой корректировки режимов эксплуатации
• Возможность установки разных показателей влажности, температуры для каждого отдельного цеха, помещения с учетом установленного оборудования, требований производственной безопасности
• Дозированный забор наружного воздуха для поддержания заданных эксплуатационных характеристик системы промышленного кондиционирования

Этот вид кондиционеров проектируется на этапе строительства производственного, офисного или промышленного здания. Установить систему в действующих производственных корпусах довольно сложно, так как необходим монтаж системы трубопроводов, соединяющей отдельные кондиционные блоки, для которой важно предусмотреть наличие свободного места, как и для центрального наружного блока. Только после визуального осмотра, инструментальных исследований на месте инженер-проектировщик может определить возможность установки системы кондиционирования данного типа.

Фанкойлы, чиллеры

Мобильный, экономичный и практичный тип кондиционирования, гарантирующий поддержание установленного диапазона температуры и влажности в каждом помещении.

Мультизональная система состоит из чиллера и нескольких подключаемых к нему внутренних блоков фанкойлов:

• Чиллер – работает на охлаждение. Это оборудование отвечает за холодоснабжение, может работать как тепловой насос для подачи теплой воды в радиаторы
• Фанкойл (настенный, потолочный, напольный) – в него поступает предварительно охлажденная в чиллере вода, которая выступает в роли хладагента кондиционера, работающего на поддержание заданного температурного диапазона

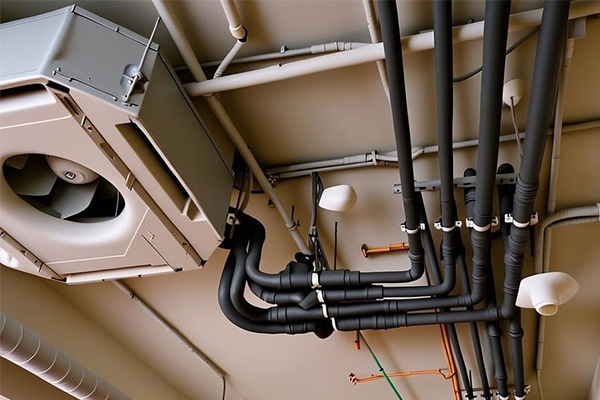

Система чиллер-фанкойл для промышленного объекта

Преимущества системы:

• Гибкая индивидуальная настройка рабочего режима в каждом помещении
• Модульная конструкция позволяет установить систему охлаждения в нужном месте цеха, рядом с оборудованием, станками, агрегатами с высоким выделением тепла, эксплуатационные характеристики которых требуют соблюдения жестких показателей температуры, влажности
• К одному блоку чиллера допустимо подключать разное количество независимых блоков фанкойлов с разным режимом работы
• Система легко интегрируется с другими инженерными сетями здания, подключается к единому пункту автоматизированного контроля и мониторинга
• Возможна поэтапная комплектация, что удобно при сдаче здания, цехов в эксплуатацию поэтапно
• Система легко конфигурируется и модернизируется, расширяется при увеличении производственных площадей

Расстояние между чиллером и фанкойлом проектируется с учетом мощности циркуляционного насоса.

Крышный кондиционер (руфтоп)

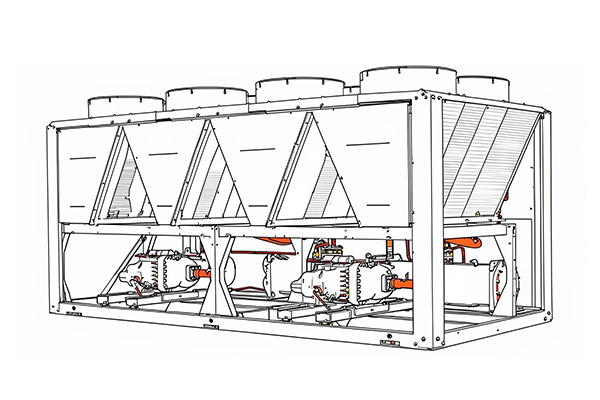

Пример проекта установки руфтоп системы

Моноблок устанавливается снаружи, на крыше. Состоит из двух секций:

• Нагрев и поддержание температуры
• Компрессор-конденсатор с охлаждающим контуром работает на охлаждение и обогрев

Преимущества оборудования:

• Экономичность, длительный срок эксплуатации, надежность
• Эффективная система автоматики контроля и мониторинга режима работы

• Оперативный, несложный монтаж
• Занимает мало места
• Универсальность
• Большой диапазон рабочей мощности
• Практически бесшумный

Может применяться как для системы кондиционирования, так и для системы вентиляции помещений большой площади, расположенных под одним кровельным покрытием.

Прецизионные

Автономное оборудование для производственных, промышленных цехов, в которых устанавливается оборудование с высокими показателями выделения тепла.

Прецизионный кондиционер состоит из наружного и внутреннего блока, работает в четырех режимах:

• Охлаждение
• Охлаждение/нагрев
• Охлаждение/увлажнение
• Три в одном: охлаждение, нагрев, увлажнение

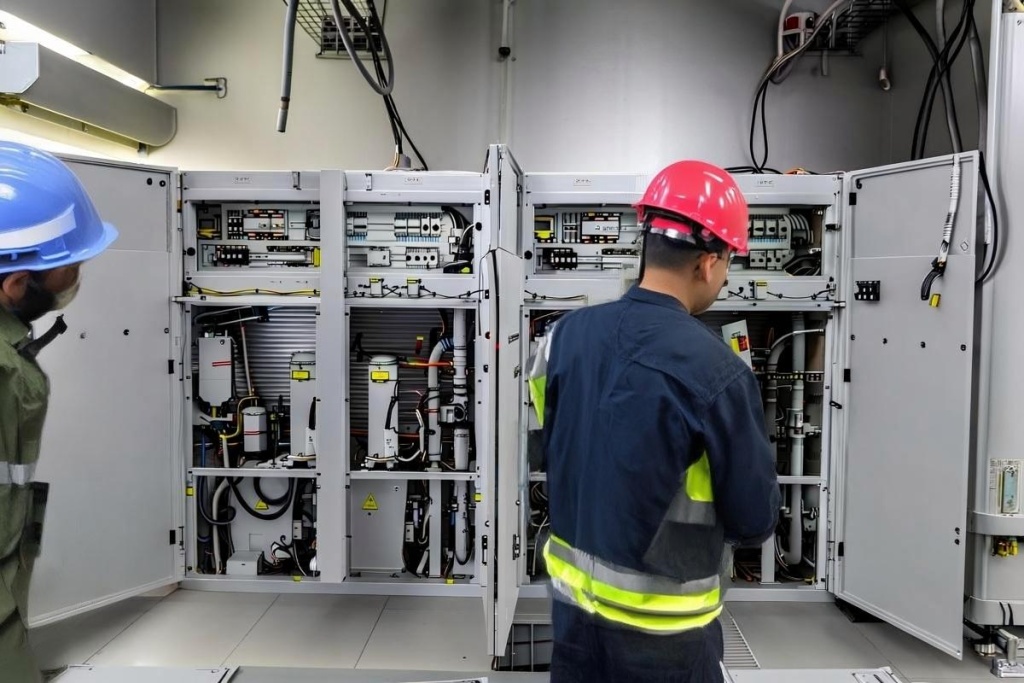

Прецизионное кондиционирование объекта

Мобильные блоки легко интегрировать в любые системы кондиционирования, с подключением к централизованной системе диспетчеризации. Возможность регулировки направления подачи воздуха (нижняя, верхняя, фронтальная) позволяет при проектировании подобрать вариант охлаждения, соответствующий параметрам установленного оборудования.

Центральные кондиционеры

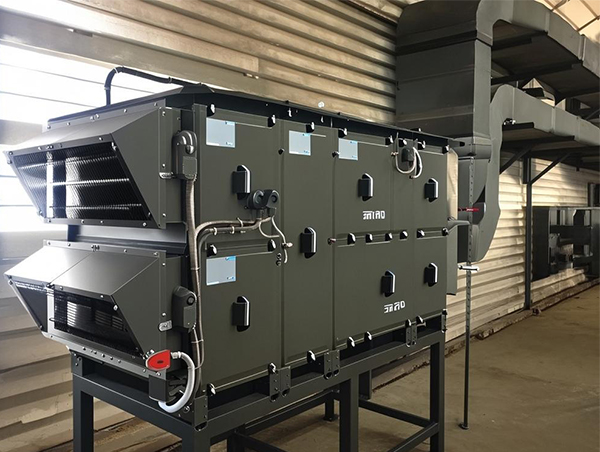

Пример монтажа блока центрального кондиционера

Экономичный и практичный вариант системы кондиционирования, который может устанавливаться для двух и более расположенных рядом зданий, цехов, помещений. Оборудование работает на подачу и подготовку воздуха в нескольких эксплуатационных режимах:

• Поддержание уровня влажности
• Контроль диапазона температур
• Обогрев
• Очистка наружного воздуха

Работают как на фреоне (компрессор-конденстор), так и на водяном охлаждении (чиллер).

Тип конструкции центральных промышленных кондиционеров:

• Прямоточные – подготовка и подача наружного воздуха
• С рециркуляцией – очистка и подготовка воздуха, забираемого из помещений и наружного
• С утилизацией тепла – отбор и сохранение, дальнейшее использование излишков тепла в рекуператоре

Рекомендованы для отдельных больших цехов, залов, больших помещений ангаров, складов.

При проектировании подбирается тип промышленного кондиционирования, максимально соответствующий производственным, эксплуатационным нуждам конкретного промышленного, производственного, складского или торгового, офисного объекта.
