Дымоудаление в многоэтажных жилых домах

Устройство системы дымоудаления в многоэтажных жилых зданиях предназначено для быстрого отвода продуктов горения, тления за пределы помещений и обеспечения притока свежего воздуха. При пожаре крайне важно в первую очередь организовать оперативную и безопасную эвакуацию большого количества людей и доступ пожарных, что невозможно в условиях сильного задымления.

Проектирование и устройство таких систем в жилых многоэтажных зданиях – обязательное требование строительных и пожарных, санитарных регламентов.

Технологические и конструктивные особенности систем дымоудаления жилых многоэтажек

Система дымоудаления состоит из двух конструктивных узлов:

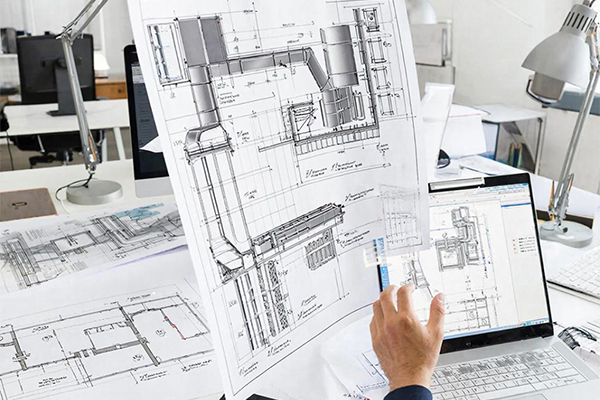

Проект дымоудаления в многоэтажном здании

• Вытяжной вентиляции – для отвода продуктов горения. На одну дымовую зону (площадь до 3000 м²) должна быть предусмотрена отдельная система противодымной вытяжной вентиляции
• Приточной (компенсаторной) вентиляции – обеспечивает приток воздуха извне. Подача потока воздуха осуществляется ниже верха дверного проема, что обеспечивает свободное открытие аварийных дверей для эвакуации людей

Вытяжная вентиляция должна быть установлена в обязательном порядке в следующих помещениях:

• Коридорах и холлах, если в здании больше девяти этажей
• Коридорах подвальных и цокольных этажей, если в данных помещениях постоянно находятся люди (офисы, магазины, спортзалы)
• Коридоры длиной свыше 15 метров, если в них нет открывающихся наружу окон
• Помещения без открывающихся наружу оконных проемов, площадью больше 200 м² (технические подвальные помещения)

• Автомобильные крытые паркинги
• Помещения, в которые есть выход на не задымляемую лестничную клетку, вне зависимости от их площади

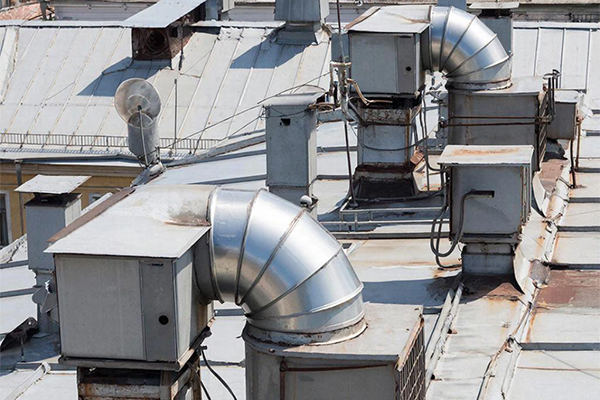

Организация системы дымоудаления в многоэтажных домах

В каждом конкретном случае система вытяжной и приточной вентиляции дымоудаления проектируется с учетом архитектуры, планировки, конструктивных особенностей здания. Простой пример – при проектировании жилых многоэтажных зданий до 2009 года приточная вентиляция не предусматривалась. Это затрудняло эвакуацию людей и приводило к большому количеству жертв при пожарах, так как двери под давлением горячего воздуха невозможно было открыть. С 2013 года приточная вентиляция дымоудаления в жилых многоэтажках обязательное требование. Это надо учитывать при модернизации, реконструкции, капитальном ремонте зданий разных годов постройки.

Приточная система противодымной вентиляции для каждого здания подбирается индивидуально, так как важно учитывать архитектурные особенности, расположение вентиляционных и лифтовых шахт, эвакуационных не задымляемых лестничных пролетов, материалы внутренней отделки помещений:

• Приточные шахты с системой клапанов + проемы в наружной стене здания – минус решения в том, что такие шахты воздуховодов занимают много полезной площади, затрудняют прокладку других инженерных коммуникаций
• Механический приточный подпор с вентилятором – самые экономичный и эффективный вариант для многоэтажных жилых домов с небольшим диаметром воздуховода. Требует установки автоматической системы контроля работы вентилятора, интегрированной с датчиками задымления

В качестве системы дымоудаления можно рассматривать и общедомовую систему вентиляции, кондиционирования. Но, важно учитывать, что объемы, производительность и технические параметры у таких систем разные. Поэтому придется предусматривать дорогостоящее оборудование, комплектующие, что экономически нецелесообразно.

Нормативная документация по проектированию систем дымоудаления жилых многоэтажных домов

Проект системы дымоудаления жилого многоэтажного дома должен соответствовать нормативам:

• 117 ФЗ РФ
• 123 ФЗ РФ
• СП 60.13330.2016
• СП 7.13130.2009, 4.13130.2009, 1.13130.2009
• МДС 41-1.99
• СанПиН 2.1.2.2645, 2.1.3.2630, 2.4.1.3049
• ГОСТ 30494
• Р НП "АВОК" 5.5.1-2012
• СНиП 41-01-2003
• ПУЭ
• СТО НОСТРОЙ 2.15.180-2015
• Приказ МЧС РФ N 116 в редакции от 12.03.2020

При проектировании также учитываются федеральные, региональные, муниципальные рекомендации различной ведомственной юрисдикции.

Этапы устройства системы дымоудаления многоэтажного жилого дома

Система дымоудаления предусматривается на этапе проектирования, ее устройство предполагает несколько последовательных этапов:

1. Разработка, согласование проекта, составление ТЗ на строительно-монтажные работы – изучив проектную документацию, осмотрев на выезде строительный объект специалисты разрабатывают максимально эффективный, экономичный проект системы дымоудаления, основываясь на архитектуре, планировке здания, учитывая имеющиеся системы, конструктивные узлы вентиляции, кондиционирования, ограничения полезной площади, нормативы строительной безопасности. выполняются аэродинамические расчеты, анализируются особенности воздухообмена конкретной постройки. В проекте детально описывается последовательность строительных и монтажных работ, определяются сроки, материалы и рассчитывается сметная стоимость.
2. Строительно-монтажные работы – устанавливаются, закрепляются, подключаются все конструктивные узлы (воздуховоды, клапана, вентиляторы, датчики), оборудование и автоматика. Проводится тестовый пуск, испытания с замерами показателей производительности системы дымоудаления с последующим оформлением акта приемки – сдачи системы в эксплуатацию, с согласованием и утверждением в соответствующих надзорных, контролирующих органах.
3. Техническое, сервисное обслуживание систем дымоудаления предусматривает проверку чувствительности датчиков задымления, тестирование системы автоматики, вентиляционного оборудования, мониторинг интеграции системы дымоудаления с системами противопожарной защиты, вентиляции и кондиционирования, ограничения контроля доступа, систем безопасности здания.

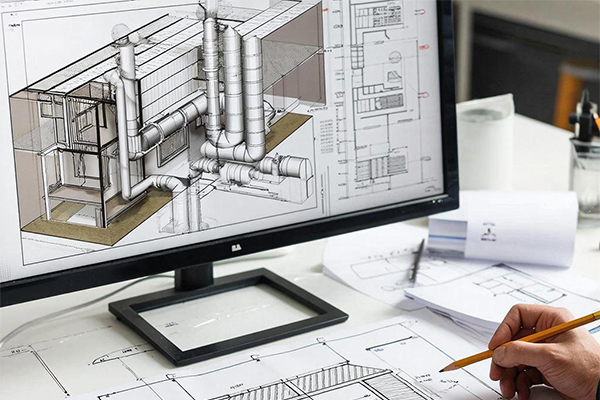

Проектирование системы дымоудаления многоэтажек

При модернизации, реконструкции, капитальном ремонте, перепланировке и увеличении полезной площади зданий система дымоудаления интегрируется в существующие инженерные коммуникации, расчеты производительности выполняются с учетом увеличения площади, изменения планировки, увеличения этажности.

При устройстве системы дымоудаления в каждом конкретном здании важен индивидуальный подход, обеспечивающий нахождение оптимально выгодного и экономичного инженерного решения.

Конструкция системы дымоудаления

Система дымоудаления состоит из:

• Воздуховодов – по которым поступает и отводится поток воздуха
• Автоматических, механических клапанов
• Вентиляционного оборудования
• Датчиков задымления, аварийных звуковых и световых оповещателей
• Системы автоматики и мониторинга, объединяющих несколько инженерных систем здания в эффективную систему безопасности

Продуманная инженерная интеграция системы дымоудаления с противопожарной системой здания, вентиляцией и кондиционированием, контролем доступа, безопасности позволяет снизить расходы на строительство и монтаж, техническое обслуживание, обеспечить безопасность людей, учитывать все необходимые требования и нормативы.

Инженеры нашей компании разработают эффективную, производительную и экономичную систему дымоудаления жилого многоэтажного здания, ориентируясь на конкретные инженерные и конструктивные особенности постройки, цели заказчика. Выполним строительство, монтаж, сервисное и техническое обслуживание, модернизацию системы дымоудаления «под ключ», содействуем в согласовании строительной и проектной документации в соответствующих государственных органах контроля и надзора.

Чтобы заказать проектирование или монтаж дымоудаления в многоэтажном жилом здании, можно связаться с нами по телефону +7 495 139-60-40, написав на почту info@avitekengineering.ru или оставить заявку на обратный звонок на сайте. На ваши вопросы ответят квалифицированные специалисты.
