Вентиляция серверных, ЦОД

Правильно организованная вентиляция ЦОД должна бесперебойно в течение суток обеспечить охлажденный воздух, без пыли, вредных соединений и статического напряжения.

Вентиляция ЦОД обслуживает машинные залы, серверные – помещения, предназначенные для оборудования, в которых не предполагается наличие на постоянной основе рабочего персонала. ЦОД – расшифровывается как центр обработки данных, это может быть объект разной площади – от отдельного помещения до нескольких помещений или целого здания.

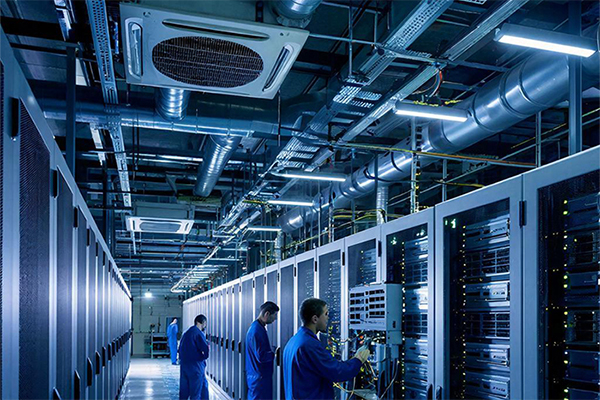

Проект вентиляции в серверной

Особенности вентиляции определяются на этапе проектирования. Расчет должен производиться в соответствии с техническим заданием заказчика, особенностей данного типа вентиляции, нормативных актов СТО 2.15.177–2015, 2.24.2–2011, СП 60.13330.2016, постановление Правительства РФ от 16.02.2008 г. № 87, с европейскими стандартами ISO и США TIA 942.

Существует ряд требований, который обязательно надо учитывать, при проектировании и монтаже вентиляции ЦОД:

• Вентиляция должна обслуживать только помещения ЦОД, не пересекаясь с основной системой вентиляции. Если все же иного нельзя избежать, ввиду конструктивных особенностей здания, тогда должны быть предусмотрены клапаны пожарной безопасности класса EI60. Также следует избегать транзита каналов основной системы вентиляции здания через технические помещения ЦОД, отведенные под машинные залы или серверные
• Резервные системы вентиляции обычно не проектируются
• Обязательно должна быть предусмотрена система газового пожаротушения, а вместе с ней система газоудаления или дымососы
• Воздухообмен может обеспечиваться по одному из двух вариантов: либо однократный, либо 100 м3 в расчете на одну дверь
• Приточный воздух должен преобладать по объему над вытяжным
• Параметры воздуха: влажность 40-50 %, температура 20-25, скорость движения воздуха 1,5 - 3 м/с, показатель загрязненности не выше 0,75 мг пыли в 1м3 воздуха
• Очистка воздуха класса ISO5, обычно используется двухступенчатая система очистки. Используются два типа фильтров G4 и F5—F7, приточный воздух должен быть отфильтрован по классу EU4
• Тепло- и звукоизоляция воздуховодов
• Наличие резервных элементов системы вентиляции, чтобы обеспечивать бесперебойную работу даже при выходе из строя какой-то единицы оборудования

Самой распространенной схемой организации вентиляции в помещениях этого типа является приточно-вытяжная.

Главная особенность вентиляции ЦОД – это движение воздуха, проходящего через фальшпол вверх, к отверстиям вытяжки. Для охлаждения обычно используются кондиционеры. Обязательно предусматривается возможность регулирования направления потока и расхода, температуры, влажности воздуха, а также устанавливается контролирующая автоматика. В состав автоматики входят датчики задымленности, температуры, влажности, качества воздуха, реле, приводы воздушных заслонок, УЗО.

Вентиляция с системой чиллер-фанкойл

Таким образом соблюдаются установленные требования по качеству воздуха в серверной или машинном зале.

Для организации вентиляции также требуется специализированное оборудование. Чаще всего используется: система чиллер-фанкойл или чиллер с конденсатором, можно также дополнить схему драйкулером или тепловым насосом. Другой вариант предполагает использование кондиционера. Его можно скомбинировать с испарителем или формат тандемного CHAH CRAC.

Наша компания занимается проектами вентиляции ЦОД любой сложности «под ключ». Обратитесь за консультацией и расчетом предварительного КП, мы более подробно расскажем о наиболее подходящем варианте организации системы вентиляции для вашего объекта.

Чтобы заказать проектирование и монтаж вентиляции ЦОД, можно связаться с нами по телефону +7 495 139-60-40, написав на почту info@avitekengineering.ru или оставить заявку на обратный звонок на сайте. На ваши вопросы ответят квалифицированные специалисты.
