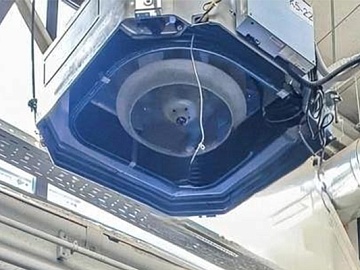

Монтаж фанкойлов

Правильный монтаж фанкойлов в промышленной системе кондиционирования предполагает комплекс проектных, инженерных, конструкторских работ для выбора оптимальной схемы монтажа, расчета рабочих характеристик оборудования, построения системы водяного контура.

Фанкойл, как составной элемент системы промышленного кондиционирования, может работать на обогрев и охлаждение. В зависимости от функционала, в качестве носителя может использоваться как антифриз, так и вода или тосол, другие незамерзающие жидкости.

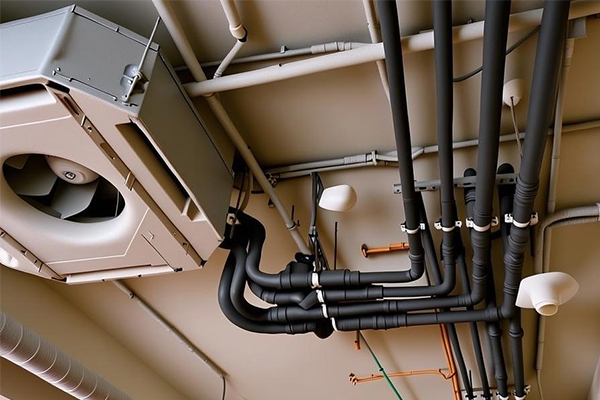

Монтаж блока фанкойла на потолок

Эффективная конвекция, очистка, подогрев или охлаждение воздуха в каждом помещении проектируется с учетом конструктивных особенностей здания, планировки помещений, расчетов объемов воздухообмена, коррекции на параметры системы вентиляции.

Особенности разработки проекта системы кондиционирования с фанкойлами

При разработке проекта системы кондиционирования подбирается тип фанкойла:

• Двухтрубный – с одним теплообменником, работающий только на обогрев или охлаждение
• Четырехтрубный – с двумя теплообменниками, работающий одновременно в режиме нагрева и охлаждения для разных помещений в одном здании

В зависимости от производственных, коммунальных потребностей, особенностей и возможностей монтажа системы гидравлического контура подвода и отвода воды, антифриза подбирается модель фанкойла. Учитывается также производительность, энергоемкость оборудования.

Проектом определяется конструкция фанкойла

• Настенная – для офисных или небольших помещений
• Напольная – для обеспечения необходимых температурных характеристик работы машин и механизмов. Часто выбирается при сложностях прокладки электропроводки для подключения и монтажа трубопровода дренажа
• На потолок – скрытый подвес не портит дизайн офисных, торговых, складских помещений, позволяет существенно сэкономить полезную площадь
• Канальные – устанавливаются в воздуховод, трубы существующей системы вентиляции. Такая конструкция фанкойла практически незаметна, может быть быстро интегрирована в существующую систему вентиляции здания без сложных монтажных работ

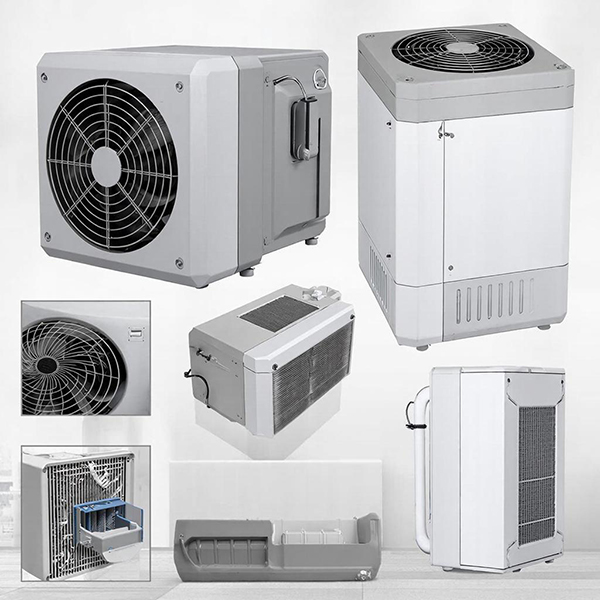

Разновидности фанкойлов

Принцип и последовательность монтажа гидравлической системы, закрепления и подключения фанкойлов аналогичны, но могут отличаться по некоторым техническим параметрам, которые декларируются конкретным производителем оборудования.

Этапы монтажа фанкойлов

Монтаж осуществляется в соответствии с требованиями проекта в определенной последовательности:

Подготовительные работы

• Доставка, проверка комплектации, целостности оборудования
• Осмотр, тестирование работоспособности по заявленным в техпаспорте параметрам

Подготовка гидравлической системы

• Монтаж воздуховодов
• Прокладка и закрепление гидравлического контура трубопровода, смесителей, системы фильтрации, трубопровода дренажа
• Установка ревизионных люков
• Инструментальная проверка уклона трубопровода
• Монтаж врезок для плановой или аварийной очистки гидравлической сети
• Установка защитных рукавов, гильз для предотвращения механических повреждений

Монтаж фанкойла

• Разметка мест установки крепежей, схемы монтажа электропроводки
• Монтаж экранируемого кабеля для подключения оборудования и автоматики к электросети
• Жесткое закрепление фанкойла при помощи крепежей или на опорной раме
• Обвязка – соединение всех конструктивных узлов системы кондиционирования (труб, электропроводки, блока фанкойла) в единое целое. Такое закрепление предотвращает повреждение системы при механических, вибрационных, других эксплуатационных нагрузках
• Подключение и герметизация труб гидравлического контура и системы дренажа
• Установка сифонов, клапанов, переходников, демпфирующих давление прокладок, фильтров
• Подвод и подключение дополнительной электросети, если мощность существующей не соответствует требуемым характеристикам по напряжению, защите от перепадов напряжения

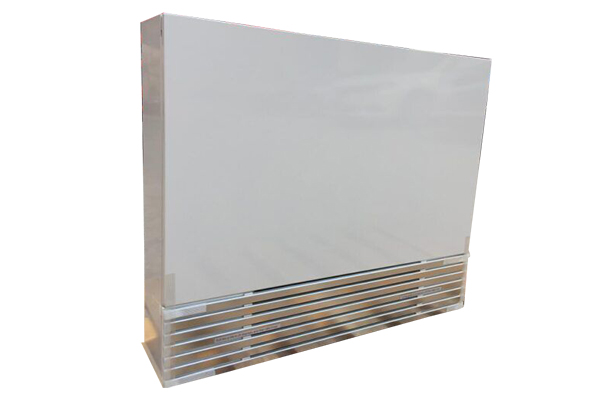

Ультратонкая модель напольного фанкойла

• Наружное утепление, гидроизоляция системы трубопровода
• Подключение к электросети, установка систем автоматики, контроля и мониторинга, датчиков температур, влажности
• Пусконаладочные работы
• Проверка давления, герметичности в гидравлическом контуре
• Проверка герметичности соединений
• Оценка качества электрических подключений, автоматики
• Проверка параметров работы системы в аварийном и эксплуатационном режиме
• При монтаже фанкойла в систему вентиляции, инструментально проверяются параметры работы системы, после установки оборудования – на соответствие проектным требованиям и отраслевым нормативам

Данные тестовых замеров, инструментальных испытаний фиксируются в соответствующей ведомости, журнале учета и эксплуатации оборудования.
