Дымоудаление стоянки

Установка системы дымоудаления на крытых стоянках и автомобильных паркингах обеспечивает при пожаре оперативный и эффективный отвод продуктов горения, плавления за пределы помещения. Позволяет организовать приток потока свежего воздуха снаружи для обеспечения эвакуации людей, доступа пожарных бригад и для сдерживания распространения дыма на верхние этажи, уровни.

Интеграция дымоудаления в систему автоматического контроля и мониторинга пожарной безопасности, вентиляции, кондиционирования, ограничения контроля доступа, аварийного оповещения позволяет гарантировать максимальную безопасность, своевременную и быструю эвакуацию.

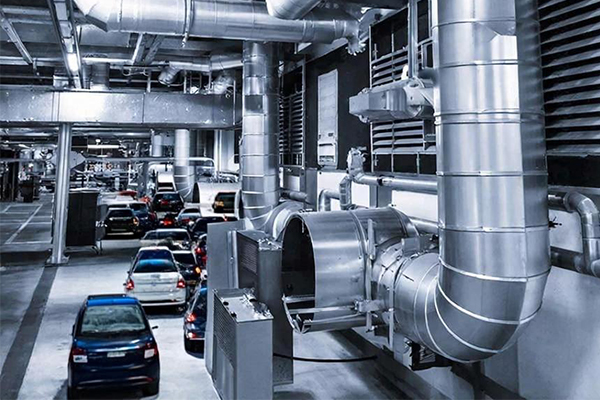

Система дымоудаления стоянки

Конструктивные, технологические особенности систем дымоудаления стоянок

Системы дымоудаления стоянок и паркингов могут кардинально отличаться по производительности, количеству воздуховодов, характеристикам вентиляционного оборудования. При проектировании учитывается комплекс параметров конкретной стоянки, крытого, наземного или подземного паркинга:

• Площадь, объем помещений
• Общее количество автомобилей, проходимость
• Наличие и количество, взаимное расположение открываемых наружу окон, дверей
• Подземное или наземное расположение, пристройка или отдельно расположенное здание
• Количество подземных уровней
• Расположение и количество рамп въезда и выезда, маневра
• Наличие лифтовых шахт
• Параметры существующей системы вентиляции, кондиционирования, системы пожарной безопасности и оповещения

При расчетах производительности системы дымоудаления, выборе оборудования также учитываются характеристики внутренних отделочных материалов, строительных конструкций.

Главное, на что важно обратить внимание при устройстве дымоудаления стоянок, парковок, автомобильных паркингов:

• Вентиляторы системы должны обеспечивать непрерывную, безаварийную работу вытяжки и компенсации в течение двух часов при температуре +400 градусов
• Объем приточного воздуха должен соответствовать количеству людей в помещении
• Объем притока воздуха соответствует объему дымоудаления за единицу времени
• При возгорании, система дымоудаления поддерживает состав воздуха в пределах задымленности примерно 70 мг/м3
• Предусмотреть дистанционный режим регулировки производительности на основании данных датчиков состава и задымленности воздуха
• Выход наружной вытяжной трубы дымоудаления должен устанавливаться на два метра выше конька кровли расположенных поблизости зданий, сооружений и на три метра выше уровня земли
• Предусмотреть установку огнезадерживающих клапанов в местах пересечения воздуховодов и пожарных отсеков
• Для подземной стоянки за исходные данные расчетов принимается обеспечение кислородом на один автомобиль 220 м3/час
• Обязательна установка одной принудительной вытяжной системы дымоудаления на каждые 900 м2 площади
• Установка оповещателей, датчиков автоматики, дистанционного контроля пожарной безопасности на каждой лестничной площадке, этаже, уровне

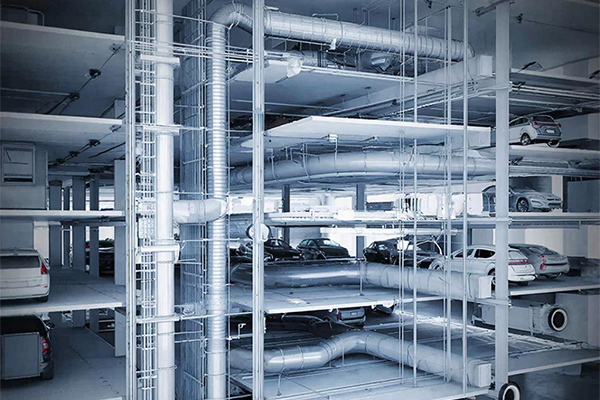

Проект дымоудаления стоянки, с учетом пожарной безопасности

В целях экономии допускается интеграция системы дымоудаления в общую систему вентиляции и кондиционирования, но при этом важно предусмотреть установку специализированных вентиляторов, автоматически переключаемых в режим повышенной производительности или нескольких вентиляторов средней мощности.

При устройстве системы дымоудаления автомобильных стоянок важно соблюдать требования по концентрации канцерогенных веществ, угарного газа, дыма:

• Небольшие частные стоянки, гаражи, паркинги – 20млг/м3
• С кратковременным пребыванием, до одного часа – 50млг/м3
• Продолжительной эксплуатации – 100млг/м3

Важно соотносить возможности электросетей с устанавливаемым вентиляционным оборудованием, так как вентиляторы систем дымоудаления требуют дополнительных резервных мощностей электросетей, что гарантирует бесперебойную работу системы дымоудаления в аварийном режиме.

Нормативная документация для проектирования систем дымоудаления стоянок

Устройство системы дымоудаления стоянки, автомобильного паркинга выполняется в соответствии со следующими нормативами:

• 123 ФЗ РФ
• Постановление Правительства РФ № 390, 25.04.2012
• Постановление Правительства РФ № 795, 17.11. 2001
• ДБН В.2.3-15:2007
• СП 113.13330.2016
• СП 154.13130.2013
• СП 300.1325800.2017
• СП 5.13130.2009
• СанПиН 2.2.1/2.1.1.1200-03
• МГСН 5.01-01

Кроме вышеуказанных требований учитываются отраслевые, федеральные и региональные рекомендации, требования, регламенты безопасности.

Этапы строительства системы дымоудаления стоянок, паркингов

Строительство системы дымоудаления любой стоянки состоит из нескольких последовательных этапов:

• Разработка, согласование, утверждение проекта:
• Анализ, изучение строительной и технической документации здания, сооружения
• Осмотр объекта, выполнение необходимых инструментальных замеров, исследований
• Проведение аэродинамических, инженерных, конструкторских расчетов для определения производительности системы, расчета дымовых зон
• Применение упрощенного моделирования по Фруду на этапе эскиза проекта позволяет подобрать оптимально экономичную систему дымоудаления, соответствующую требованиям и нормативам. Такое моделирование наглядно показывает скорость, направление и объемы распространения дымовых потоков в соответствии с законами инерции, гравитации, аэродинамических показателей конкретного помещения. Можно точно определить период, время задержки включения приточной и вытяжной системы, сформировать дымовые зоны с однонаправленным и реверсивным продольным дымоудалением, в зависимости от локализации очага возгорания
• Подбор материалов и вентиляционного оборудования по критериям пожарной безопасности
• Составление ТЗ на строительно-монтажные работы с указанием сроков каждого этапа строительства, составлением ведомостей на материалы и оборудование
• Расчет предварительной сметы затрат на работы и материалы
• Строительные, монтажные, пусконаладочные работы – установка и закрепление всех узлов системы дымоудаления, подключение к существующим инженерным системам вентиляции, кондиционирования, пожарной защиты, электросетям, системам дистанционного мониторинга и контроля
• Тестовые испытания в режиме реальной эксплуатации с фиксацией замеров производительности, степени очистки, объемов поступающего и удаляемого воздуха, проверкой и отладкой оборудования
• Ввод системы в эксплуатацию с оформлением необходимой технической отчетной документации (журналов, ведомостей, актов приемки, сдачи, согласованиями в соответствующих инстанциях)

В обязательном порядке раз в год должны проводиться работы по сервисному техническому обслуживанию системы дымоудаления стоянок и паркингов, с фиксацией результатов проверки и описанием выполненных работ (замена отдельных узлов, очистка, настройка и замена оборудования).

Составляющие системы дымоудаления стоянок, автомобильных паркингов

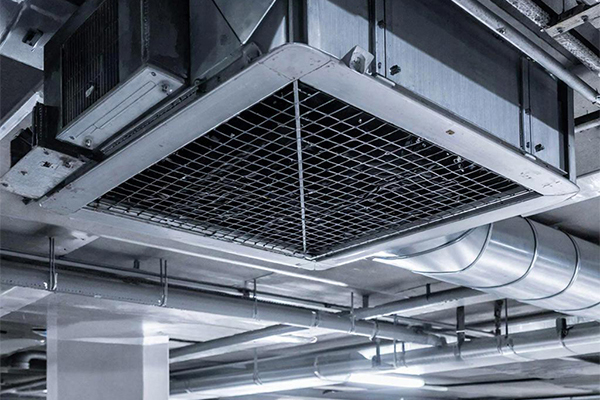

Проект системы дымоудаления стоянки

Проектом может быть предусмотрена разное устройство дымоудаления, но в систему обязательно должны входить:

• Дымовые датчики, световые и звуковые аварийные оповещатели
• Каналы (шахты, лотки) подачи и отвода воздуха
• Предохранительные клапаны, препятствующие распространению дыма, огня
• Вентиляционное оборудование
• Анализаторы состава воздуха
• Автоматика сбора и дистанционного контроля

Современные системы дымоудаления стоянок – сложный, интегрированный с другими инженерными сетями, комплекс оборудования, обеспечивающий максимальную безопасность людей, имущества при пожаре.

Специалисты компании “Авитек Инжиниринг” разработают и установят систему дымоудаления автомобильной стоянки, подземного или наземного паркинга, ориентируясь на технические условия конкретного объекта. Предлагаем инженерные решения, позволяющие снизить затраты на устройство системы дымоудаления, расходы на эксплуатацию и сервисное обслуживание. Содействуем в согласовании, утверждении необходимой отчетной документации.

Чтобы заказать проектирование или монтаж системы дымоудаления стоянки, можно связаться с нами по телефону +7 495 139-60-40, написав на почту info@avitekengineering.ru или оставить заявку на обратный звонок на сайте. На ваши вопросы ответят квалифицированные специалисты.
