Сдача и приемка в эксплуатацию тепловых сетей

5 Июля 2022

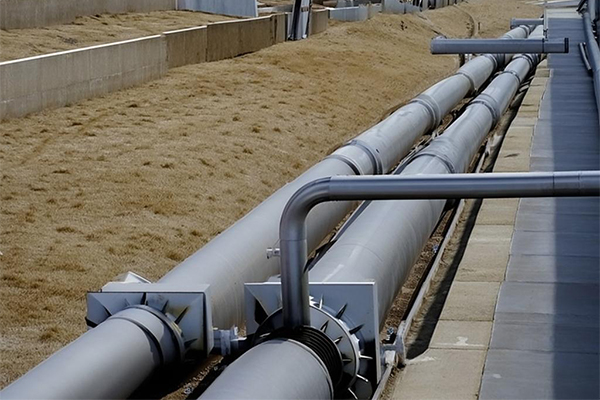

Система теплоснабженияф
Сдача участка теплосети в эксплуатацию
Строительство или капремонт тепловых сетей и их отдельных участков считается завершенным только после подписания акта приемки объекта в эксплуатацию. В оформлении такого документа принимает участие специально созданная комиссия, состоящая из представителей заказчика, генерального подрядчика и технадзора, а сам процесс проверки теплотрассы довольно сложен и трудоемок. Он требует подготовки внушительного пакета документов и проведения целого ряда важных испытаний.

Документы, регламентирующие ввод в эксплуатацию тепловых сетей

Сдача отдельных участков магистралей, разводящих и квартальных тепловых сетей осуществляется на основе стандартов, изложенных в СНиП 3.05.03-85. Этот документ регламентирует порядок приемки разных объектов в эксплуатацию, а также устанавливают требования к приемочным комиссиям для них. Так например, если речь идет о сдаче водоразбора, помимо представителей заказчика, подрядчика и технадзора, в состав специалистов, производящих комплексную оценку объекта, должны входить и представители санитарно-эпидемиологической службы.

Промежуточная приемка

Прежде чем сдавать в эксплуатацию полностью готовый объект, нередко приходится проводить проверки отдельных узлов и элементов общей сети. Это называется промежуточной приемкой. Она нужна для всестороннего контроля качества строящихся теплосетей. Подтверждением ее проведения служат специальные акты, подписанные представителями рабочей комиссии.

Предлагаем услуги проектирования и монтажа наружных тепловых сетей

Промежуточной приемке подлежат следующие виды работ и элементов теплосети

  1. Разбивка трассы будущей тепловой сети

  2. Организация траншей, котлованов и оснований для последующего монтажа

  3. Укладка трубопроводов, их сварка

  4. Монтаж закладных частей сборных конструкций

  5. Антикоррозионное покрытие трубопроводов и составных частей

  6. Монтаж строительных конструкций, укладка футляров

  7. Теплоизоляция труб

  8. Гидроизоляция строительных конструкций

  9. Организация дренажных систем

  10. Обеспечение электрозащиты

  11. Растяжка П-образных компенсаторов

  12. Ревизия и испытания сальниковых компенсаторов, арматуры

  13. Очистка внутренней поверхности трубопроводов и их промывка

  14. Засыпка созданных на начальном этапе строительства котлованов и траншей

Состав комиссии для проведения промежуточной приемки аналогичен тому, что необходим для ввода в эксплуатацию полностью готового объекта.

Этапы приемки теплосети

Процедура ввода в эксплуатацию тепловых сетей состоит из двух ключевых шагов

  1. Подготовка полного пакета необходимой документации

  2. Проведение серии испытаний

Каждый из этапов обладает своими тонкостями и требует ответственного подхода. Обеспечить соблюдение этого условия можно, если заранее заручится профессиональной поддержкой опытных специалистов. Таких вы найдете в компании "Авитек Инжиниринг".

Документация

Подготовкой пакета бумаг занимается строительно-монтажная организация. Документация, необходимая для сдачи теплосети, включает в себя следующие позиции.

Сдача в эксплуатацию наружных тепловых сетей
Сдача в эксплуатацию наружных тепловых сетей
  1. Исполнительные чертежи:

  • Профиль трассы в горизонтальном масштабе (1:500) и вертикальном (1:50)

  • Планы камер (1:20)

  • ЦТП и ИТП

  • Схема стыков трубопроводов

  • План прокладки в подвальных помещениях зданий и сооружений

  • Общий план трассы (1:500)

  1. Акты:

  • На разбивку теплотрассы

  • На скрытые работы, связанные с обустройством камер и конструкций линейных магистралей

  • На приемку грузоподъемных механизмов
    На проверку запасных частей и используемых материалов

  • На выполнение работ по организации системы дренажа

  • На пневматические и гидравлические испытания

  • На контроль герметичности запорной арматуры

  • На приемку электротехнических работ

  1. Паспорта и сертификаты

  • Объекта

  • На фасонные детали (переходы, тройники, отводы и прочее)

  • На трубы и используемые изоляционные материалы

  • На задвижки и сопутствующие электроприводы

  • На помпы и их двигатели

  • На железобетонные изделия

  • На приборы КиП и автоматики

  1. Другие документы:

  • Журнал технадзора

  • Протоколы испытаний оборудования

  • Заключение о контроле сварных соединений и удостоверения сварщиков

  • Ведомость дефектов

  • Справка об устранении дефектов (выдается технадзором)

  • Приказ о назначении приемочной комиссии

После подготовки и предъявления всей необходимой документации можно переходить к следующему этапу ввода в эксплуатацию готовой теплосети.

Испытания теплосети

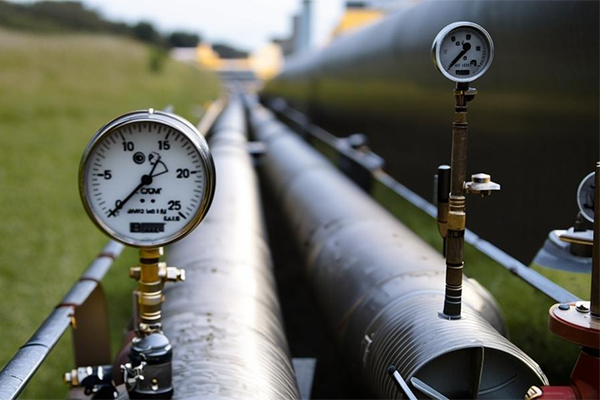

Процесс гидравлического испытания участка теплосети

Испытания теплосети

Еще до начала постоянного использования теплотрассы, нужно убедиться в отсутствии каких-либо нарушений в ее конструкции. Для этого по трубопроводам запускают циркуляцию воды в полном объеме и проводят ряд технических проверок.

  1. Работа теплотрассы под нагрузкой в течение 24 часов

  2. Включение полной эксплуатационной схемы

  3. Доведение уровня нагрузки до номинальных значений

В ходе испытаний удается своевременно выявить различные дефекты. Наиболее распространенными среди них являются слабый провар стыков, свищи, повреждение изоляции, деформация опор и перекос компенсатора. Устранение неполадок может требовать полной остановки работы теплотрассы, а может проводиться и во время ее эксплуатации. Это зависит от типа и масштаба обнаруженных проблем. Контроль за работой теплосети осуществляется заказчиком и строительно-монтажной организацией в течение 30 дней после ее запуска.

Мы осуществляем полный цикл работ по контролю за работой теплосети

Порядок приемки

Ознакомившись с документами, предоставленными строительно-монтажной организацией, комиссия проводит визуальный наружный осмотр всех доступных элементов объекта:

  • Трубопроводов

  • Узлов

  • Компенсаторов

  • Колодцев

Задачей приемочной комиссии является установление качества выполненных работ и их соответствия требованиям проекта. В случае отсутствия нареканий, препятствующих нормальному использованию теплосети, составляются и подписываются акты о вводе в эксплуатацию объекта.

Заключение

Как видно, ввод в эксплуатацию теплосетей требует проведения большого объема работ. Справиться с такой задачей может только команда опытных профессионалов. Доверьте работы по прокладке, проверке и сдаче теплосети сотрудникам "Авитек Инжиниринг", и вы получите не только гарантию качества, но и полноценную поддержку профильных экспертов, а также безупречный сервис на всех этапах сотрудничества. Компания более 15 лет работает на рынке, что говорит о высоком доверии со стороны клиентов, партнеров и представителей профессионального сообщества.

Библиография

  1. Статья "Сдача и приемка в эксплуатацию тепловых сетей"
  2. СНиП 3.05.03-85 Строительные нормы и правила. Теплосети
  3. СТО 70238424.27.010.004-2009 Тепловые сети. Организация эксплуатации и технического обслуживания. Нормы и требования.
  4. МДК 4-02.2001 Типовая инструкция по технической эксплуатации тепловых сетей систем коммунального теплоснабжения
