Устройство дренажной системы промышленных предприятий

Участков, пригодных для строительства и не требующих проведения подготовительных работ, сейчас почти не осталось. Доступные же территории часто имеют ряд специфических черт, которые делают их освоение весьма затруднительным. Одна из наиболее распространенных проблем ― высокий уровень грунтовых вод, наличие суглинистых или глинистых почв, которые отличаются недостаточной водопроницаемостью. Эти факторы приводят к заболачиванию местности, делают ее плохо пригодной для строительства зданий и сооружений.

Однако решение проблемы есть ― дренаж. Этому методу осушения территорий до сих пор нет достойных по эффективности аналогов. Он используется при малоэтажном, высотном, частном и промышленном строительстве, незаменим в области обустройства дорог, а также в секторе сельского хозяйства.

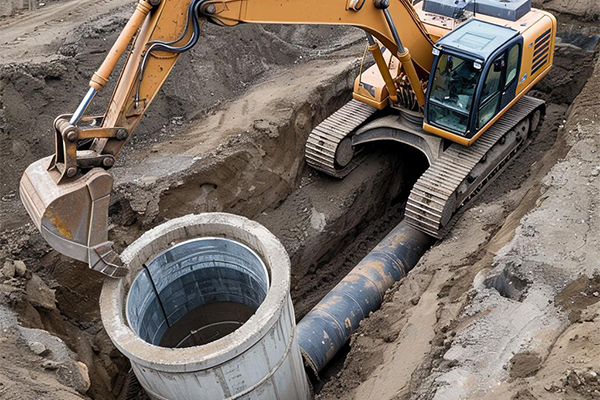

Процесс монтажа дренажной канализации

Даже если выбранный участок вполне пригоден для строительства промышленного предприятия, хозяйственных блоков и сопутствующих сооружений, не спешите отказываться от этапа проработки дренажной системы. Она защитит от негативного влияния дождевых и талых вод, а также будет служить профилактикой подтоплений, вызванных техногенными факторами.  Пренебрегая обустройством дренажа, вы получаете сомнительную выгоду. С одной стороны, сметная стоимость строительства будет снижена за счет отсутствия ряда процедур, минимизации используемых трудовых ресурсов и материалов. С другой стороны, вложив миллионы в реализацию проекта, вы рискуете потратить деньги впустую, так как отсутствие системы водоотвода ставит под удар состояние фундамента, в несколько раз сокращает срок его службы и повышает вероятность подтопления цокольных помещений, что потребует новых затрат на ремонт.

Особенности дренажа промышленных объектов

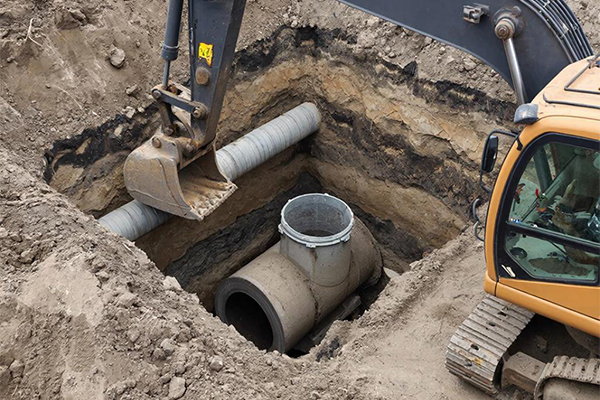

Прокладка дренажной канализации

Дренаж участка ― это процесс осушения почвы посредством проложения в водоносном пласте грунта специальных каналов-осушителей (дрен), то есть искусственных путей отвода избыточной влаги. Они могут быть как открытыми, так и заглубленными в толще земли. Последний вариант наиболее предпочтителен, так как не нарушает эстетику участка и сохраняет максимум полезного пространства на нем.

Дрены отбирают воду из водонасыщенной грунтовой толщи, а затем перенаправляют ее к специальным транспортирующим устройствам, которые обеспечивают быстрый сток в естественные (реки, озера, моря, овраги) или искусственные (пруды, каналы и водохранилища) водоприемники. Так называемые, осушительные каналы, бывают разных типов. Они различаются по диаметру, конструктивным особенностям и используемому материалу. Объединяет разные типы дрен - наличие перфорации. С ее помощью воды из дренируемого участка попадают внутрь каналов и перенаправляются в водоприемные резервуары.

Последние, кстати, тоже бывают разных видов. Чаще всего создаются искусственные водоприемники, которые нуждаются в своевременном техническом обслуживании. Чтобы промежуток между работами составлял как можно больше времени, используют специальные дренажные насосы, которые призваны откачивать из коллекторов и колодцев скопившиеся сточные воды. Также для улучшения работоспособности системы создают смотровые колодцы. Они нужны для оперативного технического обслуживания инженерных конструкций и осмотра их состояния. Все эти элементы ― дрены, водоприемники и помпы ― вместе образуют единую дренажную систему, проектирование которой должно осуществляться еще до начала строительства промышленного объекта.

Дренировать можно разные участки. Потребность в осушении территории встает перед частными домовладельцами, а также остается актуальной в области сельского хозяйства. Сам метод при этом является довольно универсальным. Если акцентировать внимание именно на устройстве дренажа для промышленных предприятий, то эти работы отличаются целями своего проведения. Так, осушение территории призвано решить следующий комплекс задач:

1. Упрочение оснований зданий

2. Защита промышленных объектов от проникновения воды

3. Предотвращение размыва фундамента

4. Снижение уровня фильтрационных нагрузок на здание

Для достижения поставленных целей на территории фабрик, заводов, АЗС, промышленно-складских объектов и других элементов инженерно-транспортной инфраструктуры используют комплекс проверенных технологических решений. Они подбираются с учетом требований актуальных строительных стандартов и нормативов, изложенных в СП 250.1325800.2016 и СП 116.13330.2012.

Типы дренажа, подходящие для промышленных объектов

Системы отвода избыточной влаги классифицируются по нескольким признакам:

1. Зона влияния. Дренаж может быть локальным и общим

2. Метод водопонижения. Системы бывают ограждающими и площадными

3. Период использования. Дренажи не обязательно должны быть постоянными, иногда возможна организация временных систем

4. Особенности расположения. По этому признаку выделяют лучевой и контурный дренаж

Системы отвода избыточной влаги также могут иметь разную конструкцию. По этому признаку дренаж делится на следующие типы:

1. Горизонтальный. Представляет собой комплекс трубчатых и галерейных канав, лотков, смотровых колодцев и, конечно, дрен.

2. Вертикальный. Состоит из скважин, объединенных общим коллектором. Откачка сточных вод осуществляется насосом.

3. Комбинированный. Комплексное решение, включающее в себя галерейные дрены и самоизливающиеся скважины.

Выбор метода водоотвода зависит от особенностей местности. Так, для осушения территорий, расположенных рядом с береговой линией естественных водоемов, подойдет ограждающий дренаж. Площадные системы не ограничивают приток вод с близлежащей территории, но ускоряют ее отток. Такие дренажи хороши в качестве профилактической и постоянной защиты от подтопления высоко прилегающими подземными водами. Если на территории нет риска заболачивания местности, дренаж может быть точечным. С его помощью удастся своевременно удалить с территории воду, скопившуюся после дождей и таяния снегов.

Материалы для организации дренажа промышленных объектов

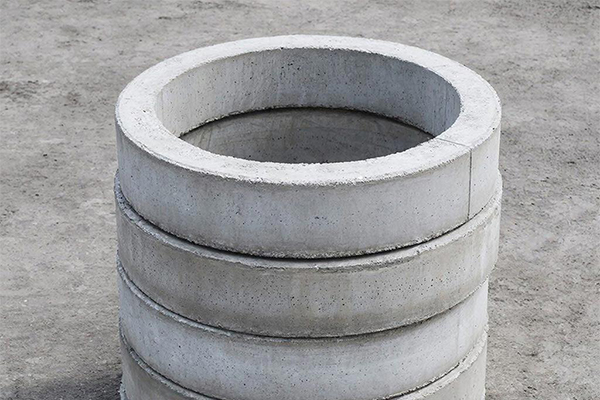

Материалы для прокладки дренажной системы

Для организации систем водоотведения есть свой комплекс технических решений. Например, для прокладки дрен могут использоваться асбестоцементные и керамические трубы. Они были популярны раньше до широкого распространения полимерных материалов. Перфорация в таких дренах зачастую сверлилась вручную. Организация водоотвода с помощью асбестоцементных и керамических труб стоила дорого, да и сама система быстро приходила в негодность. Сегодня все чаще используют аналоги из полимерных материалов. Они помогают ускорить и упростить монтаж, а также увеличить срок службы дренажа до нескольких десятков лет. Наиболее популярны трубы из полиэтилена и ПВХ. Выбор конкретного материала зависит от потребностей проекта и его технических особенностей. Например, если дрены нужно прокладывать на большой глубине (до 10 метров), лучше отдать предпочтение поливинилхлориду. Трубы из полиэтилена не заиливаются и более просты в монтаже и транспортировке, но их не стоит закапывать глубже, чем на 3 метра.

В процессе проектирования дренажной системы инженеры выбирают не только материал дрен, но и определяют характеристики других элементов. Так, устройство водоотвода может требовать использования усиленных лотков  и решеток. Эти элементы обычно изготавливаются из чугуна, полимербетона и фибробетона. Для производства отдельных элементов допустимо использование пластика, стальных оцинкованных компонентов. При выборе материалов учитывается не только тип самой дренажной системы, ее габариты и принцип организации, но и уровень динамических нагрузок, которые она будет испытывать, особенности грунта и рельефа местности.

При обустройстве дренажа промышленных объектов также может требоваться включение инженерных конструкций для очистки сточных вод. Они состоят из следующих частей:

• Сепараторы жиров

• Песко-, маслобензоотделитель

• УФ-обеззараживатели

• Стеклопластиковые накопители

• Насосные станции

Наличие таких технологических решений усложняет проект дренажной системы, но позволяет предприятию в будущем экономить на обслуживании производственных нужд. Например, очищенные сточные воды могут использоваться для  промывки оборудования, нетребовательного к химическому составу и уровню жесткости.

Как выбрать тип дренажной системы

Грамотно обустроенная система водоотведения улучшит строительные, агротехнические и общесанитарные условия на территории промышленного объекта. Ее проектирование должно осуществляться параллельно с разработкой общего благоустройства и с опорой на следующие проектные характеристики:

1. Рельеф местности

2. Способ питания подземных вод

3. Площадь застройки

4. Химический состав грунтовых вод.

5. Среднегодовое количество осадков

6. Состав грунта

7. Близость естественных и искусственных водоемов

Провести точный анализ обширного числа факторов и на основе его результатов разработать проект организации дренажа, который бы эффективно справлялся с поставленными задачами, отличался бы простой обслуживания и долговечностью, под силу только опытным специалистам. Справиться с этой частью работы вам помогут сотрудники "Авитек Инжиниринг". Они спроектируют и установят дренажную систему даже на самых сложных территориях, за счет чего сделают участок полностью пригодным для строительства и ведения промышленной деятельности. Чтобы уже сейчас узнать стоимость и порядок подобных работ, свяжитесь с менеджерами "Авитек Инжиниринг" любым удобным для себя способом.

Библиография:

1. СП 250.1325800.2016 Здания и сооружения. Защита от подземных вод
2. СП 40-102-2000 Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов

3. СП 47.13330.2016 Инженерные изыскания для строительства. Основные положения

4. СП 116.13330.2012 Инженерная защита зданий и сооружений от опасных геологических процессов. Основные положения

5. К. Н. Криулин Дренажные системы в ландшафтном и коттеджном строительстве

6. Минстрой. Приказ Об утверждении СП 104.13330 "СНиП 2.06.15-85" инженерная защита территории от затопления и подтопления"
7. Пособие к СНиП 2.06.15-85 Прогнозы подтопления и расчет дренажных систем на застраиваемых и застроенных территориях
