Вентиляция и кондиционирование для машиностроительной промышленности и заводов: нормы, правила, особенности проектирования и монтажа

Авитек Инжиниринг
27 февраля 2024

Машиностроительная отрасль включает разные типы производства. Предприятия машиностроения – сложные комплексы, состоящие из большого количества помещений и зданий, построек различного технического назначения.

Рассчитать стоимость вашего объекта:

Для рассчета стоимости работ по вашему объекту заполните форму. Также с нами можно связаться по тел +7 495 139 60 40 и email info@avitekengineering.ru
Это поле обязательно для заполнения
Это поле обязательно для заполнения
Запрещено загружать файл данного типа
Это поле обязательно для заполнения



Особенности проектирования вентиляции для машиностроительной отрасли

Проектирование и монтаж систем вентиляции, кондиционирования для машиностроительной отрасли выполняется комплексно. Инженерам надо интегрировать в единую эффективную систему разные по производительности, режиму работы, мощности инженерные сети, оборудование.

Параметры помещений и зданий, которые обязательно учитываются при проектировании систем вентиляции, кондиционирования:

  1. Тип и специфика производства. Необходимо применять разные параметры вентиляции, подбирать соответствующее оборудование для цехов, где проводятся лакокрасочные, металлообрабатывающие работы и для помещений склада, офисных кабинетов.

  2. Масштаб и объемы производства.

  3. Наличие технологических процессов с вредными и опасными выбросами (продукты сжигания газа или жидкого топлива, применение агрессивных химических реагентов).

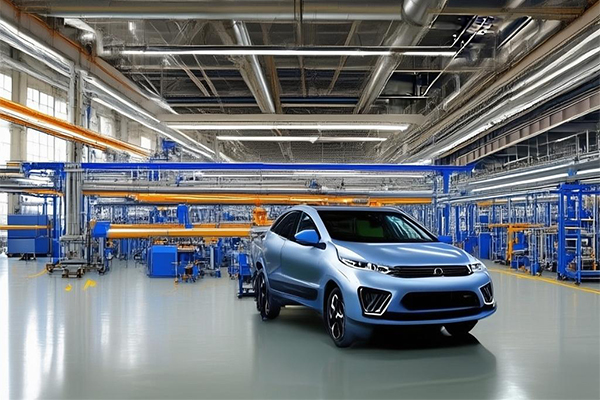

Ульяновский машиностроительный завод
Ульяновский машиностроительный завод
  1. Количество сотрудников, постоянно находящихся в конкретных помещениях.

  2. Специфика и требования к хранению продукции на складе.

  3. Региональные экологические требования, отраслевые нормативы и регламенты, действующие в конкретной области, городском округе или регионе.

Сложность проектирования состоит в том, что надо согласовать обязательные отраслевые требования и стандарты, предъявляемые к системам производственной вентиляции и кондиционирования со спецификой, режимом работы, эксплуатационными особенностями, параметрами построек конкретного машиностроительного производства.

Основные требования безопасности к проектированию и монтажу вентиляционных систем на объектах машиностроительной отрасли отражены в СНиП 11-33-75:

  • Концентрация вредных и опасных для людей и окружающей среды веществ в воздухе как внутри цехов и помещений, так и в приточно-вытяжных отводящих системах не должна превышать установленные пороговые значения. Требуется предусмотреть установку фильтрующих и очистных систем, оборудования.

  • Должны соблюдаться нормы воздухообмена в помещениях – расчетный объем вентиляции, кратность полного воздухообмена. Проверка этих параметров в автоматическом режиме обеспечивает полное соответствие действующему регламенту безопасной эксплуатации машиностроительных объектов.

  • Все используемые для конкретного производственного комплекса типы вентиляции – приточно-вытяжная, принудительная, местная или комплексная должны быть изолированы от общей системы вентиляции цехов, относящихся к объектам повышенной пожарной и взрывоопасности.

  • Предусмотреть системы климатического контроля, обеспечивающие параметры влажности, охлаждения.

  • Интегрировать вентиляционную систему пожарной безопасности с общей системой вентиляции, кондиционирования.

Кроме обязательных требований, проектировщики учитывают параметры производства в каждом цеху. Принимается во внимание выделение тепла от работы оборудования, особенности установленных конструкций, процессы с повышенным выделением влаги, опасных летучих веществ.

Читайте также Узнайте цены на проектирование вентиляции и кондиционирования

Особенности кондиционирования и вентиляции заводов и цехов (общие положения)

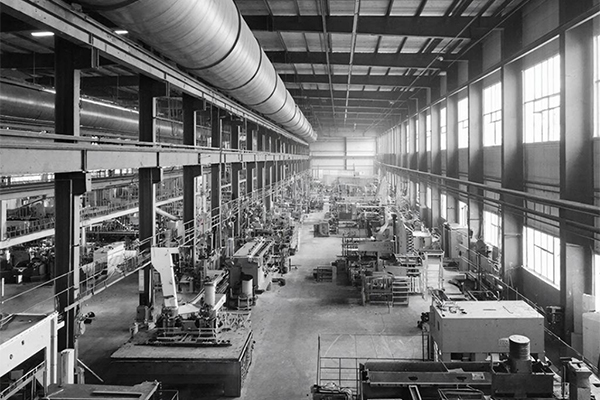

Вентиляция промышленного цеха
Вентиляция промышленного цеха

Условно цеха машиностроительных предприятий можно разделить на три группы:

  • Холодный цех – для сварочных, сборочных работ. В таких помещениях приточный воздух подается сверху, а отводится снизу.

  • Горячий цех – направление подаваемого потока воздуха должно быть направлено в зону работы персонала.

  • Пропарочный цех – подача потока воздуха рассчитывается индивидуально, должна быть направлена под определенным углом непосредственно в зону рабочего процесса. Отвод воздуха может проектироваться сбоку, снизу или через верхние вентиляционные каналы.

Общие регламенты проектирования приточно-вытяжных, принудительных и комбинированных вентсистем и подбор оборудования рекомендуют ориентироваться на специфику производственного процесса в каждом конкретном машиностроительном цеху.

Оставьте заявку на просчет примерной сметы организации системы вентиляции



Для сборочных и сварочных цехов необходимо учитывать объемы вредных веществ, выделяющихся в процессе сварочных работ. Подводить принудительную вентиляцию к каждой сварочной рабочей площадке и оборудованию. Учитывать особенности процесса сварки в замкнутом пространстве – необходим расчет кратности принудительного воздухообмена. Принимать во внимание дополнительное тепловыделение от сварочных работ.

Читайте также Всё о промышленном кондиционировании

Вентиляция для цехов окраски должна проектироваться с учетом наличия летучих агрессивных и взрывоопасных веществ, выделяемых при окраске и сушке. Обязательно предусматриваются системы очистки, фильтрации отводимого из помещения потока воздуха. При расчетах принимается во внимание кратность воздухообмена, производительность и пропускная способность принудительной системы вентиляции. Особое внимание уделяется системе пожарной безопасности, взрывоопасности.

В гальванических цехах проект вентиляции учитывает все технологические процессы, объемы выделяемых вредных веществ, системы очистки отводимых выбросов. Система вентиляции гальванических и окрасочных цехов изолируется от общей системы вентиляции машиностроительного комплекса в целях пожарной безопасности.

В цехах металлообработки необходимо предусмотреть систему вентиляции с учетом фильтрации, удаления фракций стружки.

В кузнечных, прессовых и термических цехах тепловые расчеты основываются на тепловыделении от оборудования и отдельных процессов. Продумывается система кондиционирования, комплексной приточно-вытяжной вентиляции, зонирование установки чиллеров.

Современные системы автоматизации и комплексного управления оборудованием и вентиляционными сетями позволяют объединить несколько разных систем в единый производительный и экономичный комплекс, с возможностью мониторинга и коррекции работы вентсистем в режиме реального времени.

"Авитек Инжиниринг" - профильная компания, аккредитованная СРО, с большим опытом. Располагаем штатом профильных квалифицированных сотрудников, знакомых с проектированием крупных, от 1000 м2 и небольших объектов машиностроительных комплексов. Разработаем грамотный и экономичный проект системы вентиляции и кондиционирования, ориентированный на отраслевую специфику конкретного производства любой сложности. Обеспечим стопроцентное согласование проекта во всех инстанциях. Предлагаем комплексные услуги "под ключ" – от разработки и согласования проекта до ввода системы вентиляции в эксплуатацию.

Библиография:

  1. "Вентиляция и отопление цехов машиностроительных заводов" Авторы: Гримитлин М.И., Тимофеева О.Н., Эльтерман В.М.
  2. "Справочник проектировщика" Книга 1. Часть 3. Внутренние санитарно-технические устройства. Н.Н. Павлова, Ю.И. Шиллер 1992 г.
  3. СНиП 11-33-75 "Отопление, вентиляция и кондиционирование воздуха"
  4. Указания по проектированию отопления и вентиляции предприятий машиностроительной промышленности. Механические цехи холодной обработки металлов (стали). Серия АЗ-285и
