Вентиляция и кондиционирование для многоэтажных торговых центров: нормы, правила, особенности проектирования и монтажа

Авитек Инжиниринг
14 Декабря 2023

В современном мире многоэтажных торговых центров (ТЦ) проектирование систем вентиляции и кондиционирования в первую очередь влияет на создание привлекательной и комфортной среды для посетителей. Рассмотрим нормы, правила и особенности проектирования этих систем, предусмотренные специально для торговых центров.

Рассчитать стоимость вашего объекта:

Для рассчета стоимости работ по вашему объекту заполните форму. Также с нами можно связаться по тел +7 495 139 60 40 и email info@avitekengineering.ru
Это поле обязательно для заполнения
Это поле обязательно для заполнения
Запрещено загружать файл данного типа
Это поле обязательно для заполнения



Цели вентиляции

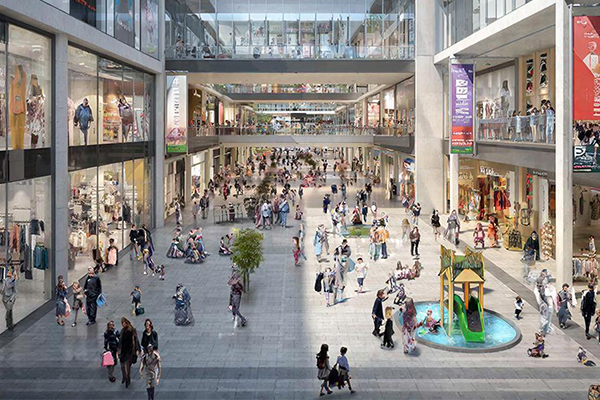

Вентиляция в торговом центре
Как происходит проектирование вентиляции для ТЦ

Основные задачи вентиляции и кондиционирования в многоэтажных торговых центрах выходят за рамки простого контроля температуры. Эффективная вентиляция направлена на обеспечение оптимального качества воздуха, удаление загрязняющих веществ, регулирование влажности и создание комфортной среды в больших помещениях с многочисленными магазинами, ресторанами и местами отдыха.

  • Очистка воздуха от механических загрязнений
  • Обеспечение необходимой скорости воздухообмена
  • Нагрев или охлаждение поступающего воздуха
  • Равномерное распределение воздуха для оптимального комфорта

Это ставит перед проектировщиками ряд непростых задач, требующих тщательного планирования и соблюдения нормативных требований:

Помимо этого, система должна создавать комфорт для обслуживающего персонала, обеспечивать простоту обслуживания, возможность регулирования
и минимальный уровень шума.

Нормы и правила проектирования систем вентиляции и кондиционирования для ТЦ

Проектирование систем вентиляции требует всестороннего знания планировок помещений, загруженности и видов деятельности торговых организаций внутри объекта. Сюда же можно отнести данные о стратегическом размещении точек забора и выпуска воздуха, учет тепловых нагрузок от различных источников и интеграцию энергоэффективных технологий.

При проектировании систем вентиляции для многоэтажных торговых центров необходимо учитывать ряд существенных факторов:

  • Уровень заполняемости и активности. В разных секциях торгового центра могут быть разные уровни заполняемости и активности. Проект должен учитывать эти различия и обеспечивать достаточную вентиляцию в каждой зоне.
  • Нормативная документация. Центральное место в процессе проектирования занимает соблюдение нормативной документации, в частности СНиП 41-01-2003, в котором излагаются нормы и правила для систем вентиляции в общественных торговых зданиях. Настоящий стандарт содержит основные рекомендации по скорости воздухообмена, контролю температуры и качеству воздуха.
  • Энергоэффективность. Интеграция энергоэффективных технологий помогает снизить эксплуатационные расходы и свести к минимуму воздействие на окружающую среду. Сюда могут входить такие системы, как регуляторы объема воздуха с регулировками температуры, вентиляция с рекуперацией тепла и интеллектуальные датчики для смарт-систем управления.
  • Влажность и качество воздуха в помещениях. Многоэтажные торговые центры часто располагают помещениями с различными требованиями к влажности. При проектировании систем эффективной вентиляции и кондиционирования, следует учитывать меры по контролю влажности, системы фильтрации воздуха и предотвращения попадания загрязняющих веществ.

Системы вентиляции и кондиционирования в торговых центах должны соответствовать СНиП 41-01-2003, ГОСТ Р ЕН 13779–2007, ГОСТ 12.1.003–83, ГОСТ 12.1.005–88, ГОСТ 30494–2011, СП 50.13330.2012 и другим законодательным и нормативным актам.

  • Мы собрали требования к воздухообмену в разных типах помещений ТЦ

    Типы помещений в ТЦ

    Требования к воздухообмену

    Уточнения

    Подвальные помещения

    30 м³/ч·чел.

    -

    Надземные помещения

    20 м³/ч·чел.

    -

    Складские помещения

    20 м³/ч·чел., но не менее 0,5 1/ч

    -

    Примерочные

    30 м³/ч·чел.

    -

    Пассажи

    20 м³/ч·чел.

    -

    Помещения погрузки-разгрузки

    20, но не менее 0,5 1/ч

    -

    Цветы

    30 м³/ч·чел

    Возможны требования, с учетом норм для роста и развития растений

    Зоомагазины

    30 м³/ч·чел

    Зависят от особенностей для нормальной жизнедеятельности живых существ

    Одежда, ткани, обувь

    30 м³/ч·чел

    -

    Хозтовары, мебель, ковры

    30 м³/ч·чел

    Учитываются вредные выбросы

Наши проекты соответствуют государственным нормам и ГОСТам

Необходимые данные для проектирования вентиляции ТЦ

Пример схемы вентиляции ТЦ
Пример проекта с центральными кондиционерами модульного типа

Для разработки проекта вентиляции ТЦ потребуются следующие базовые данные:

  • Подробные сведения о типе и количестве оборудования в таких помещениях, как пекарня и кухни, включая информацию о выделении тепла, пыли, газа и влаги в результате технологических процессов
  • Информация о типе, мощности и количестве ламп искусственного освещения, необходимых для работы ТЦ
  • Технические требования для подключения к параллельным инженерным системам, в частности к электро- и теплоснабжению
  • Спецификации типов воздухонагревателей, различие между водяными или электрическими системами
  • Данные по необходимому охлаждению приточного воздуха в летний сезон
  • Информация о предполагаемом количестве посетителей и сотрудников ТЦ
  • Подробная информация о типе, составе и характеристиках окон и стен
  • Идентификация конструктивных элементов в здании, таких как колонны, балки и ригели
  • Обозначение предполагаемых мест для забора и отвода воздуха, а также размещение вентиляционного оборудования
  • Оценка целесообразности использования крыши для проходных узлов вентиляционной системы
  • Меры противопожарной защиты, реализованные в здании

Примечательно, что во многих торговых центрах используются модульные центральные кондиционеры. Выбор модулей кондиционирования воздуха подбирается с учетом конкретных требований отдельных помещений, обеспечивая оптимизированную и эффективную комплексную систему вентиляции для всего магазина.

Читайте также Правила при проектировании систем вентиляции и кондиционирования

Варианты организации и особенности систем вентиляции и кондиционирования

Существуют различные варианты организации систем вентиляции в многоэтажных торговых центрах, каждый из которых имеет свои преимущества:

  • Централизованная система управляет распределением воздуха из центральной точки, обеспечивая контроль и эффективность работы всей системы. Она подходит для крупных торговых центров с равномерными потребностями в вентиляции.

  • Децентрализованная вентиляция предполагает распределение вентиляционных установок по разным зонам, обеспечивая более локализованное и гибкое управление в различных секциях торгового центра.

  • Смешанная система вентиляции предполагает комбинирование естественной и механической вентиляции, системы смешанного режима обеспечивают экономию энергии и подключение к наружному воздуху.

В холодное время года принято устанавливать баланс между приточным и вытяжным воздушными потоками. Допустимая практика предполагает направление части приточного воздуха (до 50%) в коридоры или смежные помещения. В помещениях с избыточным теплом высотой свыше трех метров, может быть выбрана вытесняющая вентиляция, включающая подачу охлажденного приточного воздуха с пола, через специализированные воздухораспределители в обслуживаемую зону, и удаление воздуха из верхней части помещения. Системы, сочетающие воздушное отопление и приточную вентиляцию, должны быть оснащены резервными вентиляторами или двигателями вентиляторов, или, в качестве альтернативы, включать, как минимум, два отопительных агрегата или две системы.

Компания “Авитек Инжиниринг” имеет более чем десятилетний опыт внедрения передовых решений и модернизации систем вентиляции и кондиционирования воздуха в торговых центрах. В монтаже сложных систем на объектах с большой пропускной способностью и различными температурными режимами, всегда рекомендуется проконсультироваться у специалистов экспертного уровня и выбирать в качестве подрядчика проектную организацию, имеющую и многолетний успешный опыт разработки, и внедрения решений, необходимых для успешной работы торговых центров.

Выбирайте надежные компании для сотрудничества!

Библиография:

  1. СНиП 41-01-2003. Отопление, вентиляция и кондиционирование (с 01.01.2004 взамен СНиП 2.04.05-91)
  2. ГОСТ Р ЕН 13779–2007 Вентиляция в нежилых зданиях
  3. ГОСТ 12.1.003–83 Шум. Общие требования безопасности
  4. ГОСТ 12.1.005–88 Общие санитарно-гигиенические требования к воздуху рабочей зоны
  5. ГОСТ 30494–2011 Здания жилые и общественные. Параметры микроклимата в помещениях
  6. СП 50.13330.2012 Тепловая защита зданий
