Вентиляция и кондиционирование для многоуровневых парковок: нормы, правила, особенности проектирования и монтажа

При строительстве многоуровневых парковок важно продумать систему вентиляции.

Она необходима для эффективного удаления продуктов выхлопа автомобилей - угарного, углеводородного газов, а также оксида азота.

Концентрация газов может стать угрозой для людей, поэтому вентиляционная система парковки должна выполнять следующие функции:

• Очищать воздух от ядовитых компонентов выхлопных газов
• Обеспечивать комфорт как для автовладельцев, паркующих авто, так и для работников парковки
• Повышать безопасность, предотвращая воспламенение и взрыв газов, а также легковоспламеняющихся веществ
• Удалять дым и продукты горения в случае пожара, препятствовать распространению огня и повышать безопасность эвакуации

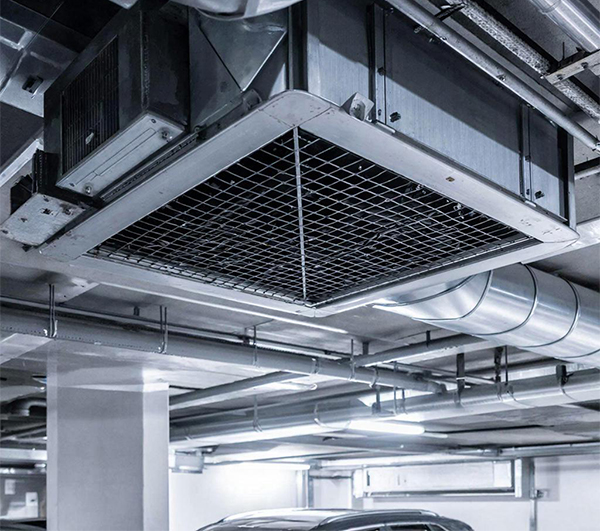

Вентиляция многоуровневого паркинга

Самой распространенной схемой для монтажа парковочной вентиляции является сеть воздуховодов, что является достаточно сложным и затратным способом. Для этого необходимо учитывать малое место для установки воздуховодов, а также близость к другим инженерным коммуникациям, что накладывает свои ограничения.

Помимо этого постоянная работа системы приведет к большим затратам электроэнергии. Для ее оптимизации вводится прерывистый режим, при котором вентиляция работает на основе полученных от газоанализаторов данных.

Нормативными документами, которые регулируют строительство вентиляции парковок, являются СНиП 21-09-97, СНиП 21-02-99, СНиП 41-01-2003, НПБ 105-03, ГОСТ 12.1.005-, ОНТП 01-91, ВСН01-89, а также требования МГСН 5.01-01 для работы в пределах Москвы.

Требования к проектированию и монтажу вентиляции парковок

Паркинг, как наземный, так и подземный, ограничен максимальным числом уровней - 9 и 5 соответственно.

Среди универсальных требований стоит выделить:

• Концентрация угарного газа должна составлять не более 20 кубометров в час - это допустимый для объекта уровень
• Шахта вытяжки должна быть расположена на отдалении не менее 15 метров от окон других объектов, дворов, мест отдыха и сбора людей, а также возвышаться над уровнем земли на 3 метра минимум
• Обязательная комплектация вытяжной шахты специальной противодымной вентиляцией. Обслуживание одним устройством 900 квадратных метров парковки и изготовление шахты из огнеупорных материалов класса EI45 значительно повышает пожарную безопасность
• Пути эвакуации проектируются с учетом требований, изложенных в СниП 2.04-05
• Оптимальным объемом воздуха для циркуляции является 1,5-2 кубометра на 1 кубический метр парковочного места при 6-12 воздухообменов, в зависимости от особенностей и масштабов объекта. Распределение воздуха и шума должны соответствовать установленным нормативам и не вызывать дискомфорта, а также соответствовать требованиям по охране окружающей среды
• Максимальное количество автомобилей ограничено расположением объекта - от 5% в жилом доме до 30% в торговых центрах. Хранение автомобилей при этом соответствует правилам акта № 795 и статье 7 № 212-ФЗ

Вентиляция подземной парковки изолирована и не должна встраиваться в общую вентиляционную систему объекта - торгового центра, жилого дома и так далее.

Оборудование для организации вентиляции

Для механической вентиляции чаще всего используются следующее оборудование:

• Струйные вентиляторы. Их задача - обеспечивать воздухообмен в определенных точках парковки
• Канальные осевые вентиляторы центробежного принципа работы. Быстро и эффективно удаляют загрязненный воздух, устанавливаются в круглые воздуховоды
• Промышленные вентиляторы. Как элемент противопожарной безопасности, они предназначены для очистки воздуха при задымлении и аварийных ситуациях
• Тепловые завесы. Необходимы для снижения теплопотери, изолируя парковку от улицы мощным потоком воздуха

Также стоит отметить обязательные элементы противопожарной вентиляции - воздуховоды, клапаны и шахты, предназначенные для вывода продуктов горения.

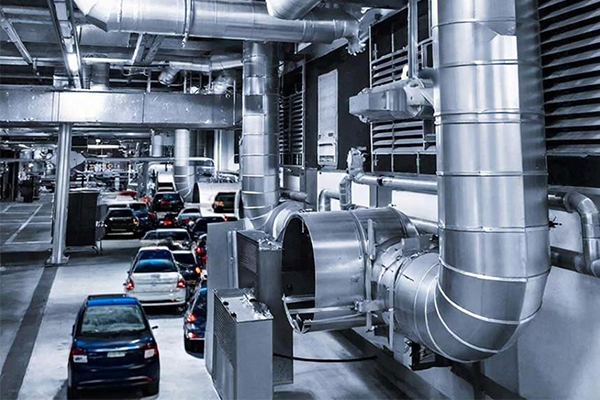

Многоуровневая подземная парковка

Читайте также Правила монтажа вентиляции. Прайс-лист на услуги монтажа вентиляции.

Схемы вентиляции многоуровневых парковок

Для организации подземных парковок используют три типа схем вентиляции:

• исключительно механическую
• смешанную
• противодымную, при этом последняя является обязательной как часть противопожарной системы

Смешанная схема может иметь две комбинации:

• с естественным притоком
• с принудительной вытяжкой или наоборот

Для открытых парковок на нескольких уровнях используется естественная и механическая вентиляция. В этих случаях воздух проникает на объект естественным путем из-за разницы давления, а отработанные массы выводятся наружу под действием вентиляторов.

Естественная вентиляция же для открытого паркинга возможна только если ее площадь не превышает 50 квадратных метров - в остальных случаях устанавливается механическая вентиляция.

Стоит отметить, что на парковке с естественным воздухообменом чистота воздуха не гарантирована. Производительность инженерной сети зависит от поглощающих условий, перепадов температуры и времени года. Чтобы избежать подобной угрозы для водителей и работников объекта, необходимо устанавливать принудительный приток или удаление воздуха.

Вентиляторы будут работать стабильно вне зависимости от внешних условий, а систему можно использовать в том числе и для климат-контроля на объекте, например отопления в зимний период.

Для подземной парковки естественный приток или отток воздуха невозможен по причине расположения, поэтому обязательной альтернативой ему является принудительная вентиляция. С помощью вентиляторов на объекте вводят или выводят воздух, а благодаря устройствам для очистки, охлаждения или подогрева - повышают его качество и комфорт парковки в целом.

Противопожарная безопасность играет важную роль на парковке ввиду большого числа автомобилей и концентрации легковоспламеняемых веществ. Поэтому вентиляция должна способствовать быстрой и безопасной эвакуации людей, препятствовать распространению огня и отводить продукты горения, не давая им распространяться по уровням парковки. Для каждого отсека устанавливают собственную автономную систему обнаружения и удаления дыма. Она включает противопожарные клапаны, особые воздушные каналы, способные выдержать высокую температуру и прямое воздействие огня, каналы для приёма дыма и вентиляторы для его удаления.

Воздуховоды подземного паркинга

Чтобы вентиляция соответствовала всем требованиям, важно доверить ее монтаж квалифицированным специалистам. Это позволит избежать проблем и ошибок, а также гарантирует качество и эффективность ее функционирования. Примером высокого уровня компетентности является "Авитек Инжиниринг". Работая более 16 лет, достигла немалых успехов в области проектирования и монтажа систем вентиляции разного уровня сложности "под ключ".

Библиография:

1. СНиП 21-01-97 от 1998-01-01 Пожарная безопасность зданий и сооружений

2. СНиП 21-02-99 Стоянки автомобилей. Строительные нормы и правила

3. СНиП 41-01-2003 Отопление, вентиляция и кондиционирование. Строительные нормы и правила Российской Федерации № 41-01-2003

4. СНиП 41-01-2003 Отопление, вентиляция и кондиционирование

5. НПБ 105-03 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности

6. ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

7. ОНТП-01-91. РД 3107938-0176-91. Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта

8. ВСН01-89 «Предприятия по обслуживанию автомобилей». Требования к вентиляции стоянок.

9. ТСН 21-301-2001 г. Москвы. Стоянки легковых автомобилей (с Дополнением N 1) / Московские городские строительные нормы № 5.01-01
